在量子计算技术飞速发展的今天，量子芯片作为量子计算机的核心部件，其性能直接决定了量子计算的可靠性与应用潜力。而量子芯片测试作为衡量芯片性能、保障产品质量的关键环节，正成为连接量子芯片研发与应用的重要桥梁。本文将深入解析量子芯片测试的重要性、核心内容及专业服务方案，带您全面了解这一量子计算领域的关键环节。
.png)

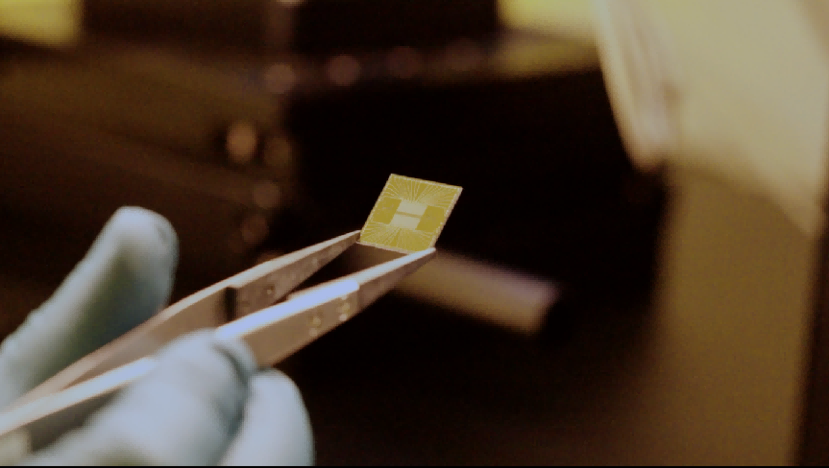

量子芯片与传统芯片有着本质区别，其依托超导量子比特的宏观量子效应实现计算，而量子态的脆弱性使得芯片性能极易受环境干扰。哪怕是微小的温度波动、电磁干扰或材料缺陷，都可能导致量子比特退相干时间缩短、逻辑门保真度下降，直接影响计算结果的准确性。
因此，量子芯片测试绝非简单的 “质检流程”，而是贯穿芯片研发、生产与应用全生命周期的核心环节。通过专业测试，不仅能精准评估芯片的基础性能指标，更能为芯片设计优化、工艺改进提供数据支撑，帮助研发者找到性能瓶颈。对于缺乏专业设备和技术的企业与研究机构而言，可靠的测试服务更是降低研发门槛、加速技术落地的重要保障。
专业的量子芯片测试需要覆盖从基础参数到实际应用的全维度评估，具体可分为以下三大核心板块：
量子芯片的核心性能指标直接决定其计算能力，这也是测试的基础内容。其中包括：
-
退相干时间（T1）：衡量量子比特保持量子态稳定性的关键参数，退相干时间越长，量子比特可进行的计算操作越多。高性能超导量子芯片的退相干时间可达 100 微秒以上，如量旋科技的 “少微” 系列超导量子芯片，通过优化材料与工艺，能实现更稳定的量子态保持。
-
比特频率与读出腔频率：量子比特的工作频率直接影响其与控制信号的匹配度，而读出腔频率则关系到量子态读取的准确性。例如 “少微” 系列芯片的比特频率范围为 4.0-6.0 GHz，读出腔频率为 6.0-8.0 GHz，需通过测试确保频率参数符合设计标准。
-
量子逻辑门保真度：单比特门与双比特门的保真度是衡量量子计算精度的核心指标。专业测试可验证单比特门保真度是否达到 99.9% 以上、双比特门保真度是否超过 99%，确保芯片具备可靠的计算能力。
除基础参数外，量子芯片还需通过定制化测试验证其在特定场景的适用性。例如：
专业的测试服务会出具详尽的标准化报告，内容涵盖芯片设计参数、性能指标测试结果、环境适应性分析等。这份报告不仅是芯片质量的 “说明书”，更是用户进行系统搭建、算法开发的重要依据。例如，2 比特、5 比特芯片的测试报告可辅助量子计算验证性工作，而 10 比特、20 比特芯片的报告则能为量子化学、金融科技等领域的应用提供数据支撑。
对于多数企业和研究机构而言，搭建专业的量子芯片测试平台面临着设备昂贵、技术复杂、人员专业度不足等挑战。为此，量旋推出了一站式量子芯片测试服务，为用户提供从设计到应用的全流程支持。
量旋科技的超导测控中心具备完整的测试能力，无论是芯片指标参数的标定，还是定制化量子算法的运行，都能满足不同用户的需求。服务内容包括：
-
芯片版图设计指导阶段的预测试评估；
-
芯片加工后的基础性能测试；
-
针对特定应用场景的定制化测试；
-
基于测试结果的优化建议与技术支持。

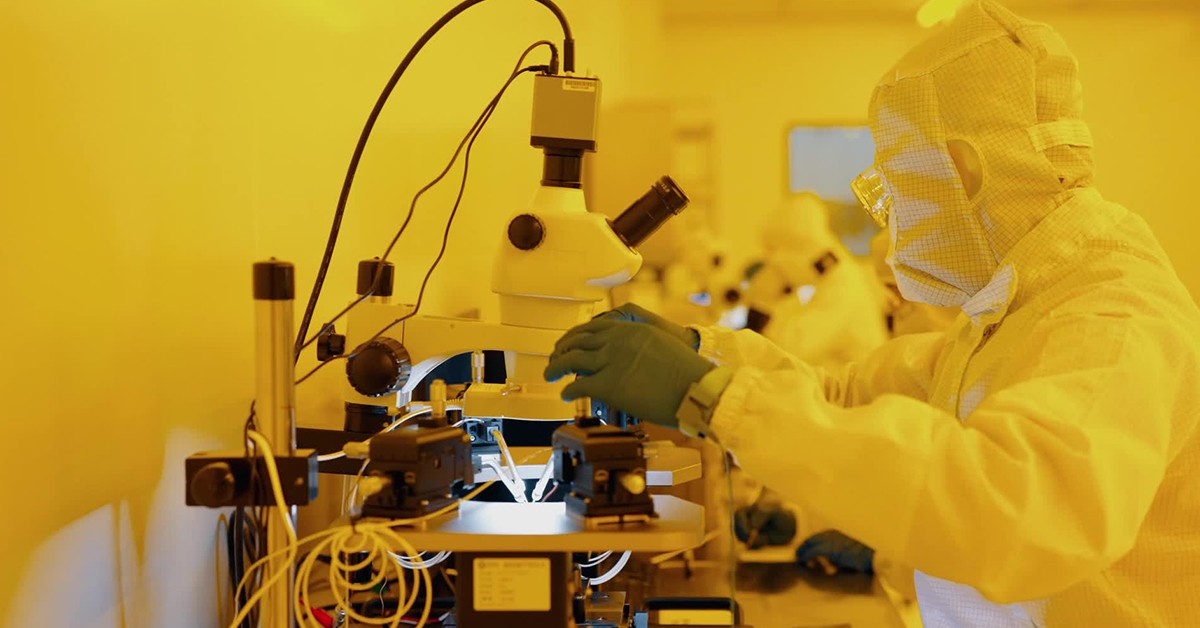

测试服务与量子芯片代工服务的结合，形成了从设计到量产的闭环支持。用户无需自建制造与测试设备，只需提供需求，即可获得从芯片设计指导、代工生产到专业测试的全流程服务。这种模式不仅降低了研发成本，更通过标准化流程确保了芯片性能的一致性 —— 例如，依托自主建设的专用量子芯片生产线，可避免交叉污染风险，配合测试服务实现 “设计 - 生产 - 测试” 的无缝衔接。
专业的测试服务并非终点。量旋科技还提供持续的技术支持，包括测试报告解读、性能优化建议、系统搭建指导等。无论是量子计算基础研究机构，还是探索量子应用的企业，都能获得针对性的服务，加速从芯片测试到实际应用的转化。
量子芯片测试的价值，不仅在于 “检验性能”，更在于 “推动进步”。通过专业的测试服务，研发者能更清晰地把握芯片性能边界，企业能更高效地验证应用场景，而整个量子计算产业则能在标准化、可量化的评估体系中加速发展。
量旋科技凭借在超导量子芯片领域的技术积累，将测试服务与芯片研发、代工深度融合，正为更多用户提供可靠的技术支撑。如需了解更多量子芯片测试与代工服务详情，可访问官方页面，获取专业支持，助力您的量子计算之旅。
