量子计算机的超导芯片：开启量子计算时代的核心动力

在量子计算这一前沿科技领域，超导芯片作为量子计算机的 “大脑”，正以其独特的物理特性和强大的计算潜力，引领着计算技术的革命性突破。量旋科技推出的 “少微” 系列超导量子芯片，凭借卓越的性能和创新设计，成为该领域的佼佼者。

超导量子芯片的核心原理：微观世界的量子魔法

超导量子芯片的运作依赖于奇妙的量子力学原理，其核心是超导量子比特。这些量子比特以约瑟夫森结为核心构建超导量子线路，本质上是一种非线性 LC 谐振电路。由于其展现出的宏观量子效应，超导量子比特也被形象地称为 “人造原子”—— 它的最低两个非线性能级，恰好可以用作量子计算中的 | 0 > 态和 | 1 > 态，为量子信息的存储和处理提供了物理基础。

与传统计算机的二进制比特不同，量子比特能够同时处于多个状态的叠加态，这使得量子计算机在特定问题上的计算能力远超经典计算机。而超导量子芯片正是通过精确控制这些量子比特的状态，实现复杂的量子计算操作。

少微超导量子芯片的性能优势：从设计到量产的全面突破

量旋科技的 “少微” 超导量子芯片在设计和制造上实现了多项关键突破，展现出卓越的性能优势。

在结构设计上，该芯片采用 1 维链或 2 维链拓扑结构，能够在 20mK 的极低温环境下稳定工作。这种设计带来了高 Qi 值、长比特寿命和高稳定性等特点 —— 量子比特可以在更长时间内保持其量子态，为更多计算操作提供了可能，从根本上提高了量子计算的可靠性和准确性。

性能参数方面，“少微” 系列表现亮眼。其退相干时间 T1 可达 100 微秒以上，单比特门保真度超过 99.9%，双比特门保真度超过 99%。这些指标意味着量子操作的精度极高，能够有效减少计算错误。同时，芯片的比特最大频率在 4.0-6.0 GHz 之间，读出腔频率为 6.0-8.0 GHz，耦合强度达 10-20MHz，采用电容耦合方式，为高效的量子信息传递提供了保障。

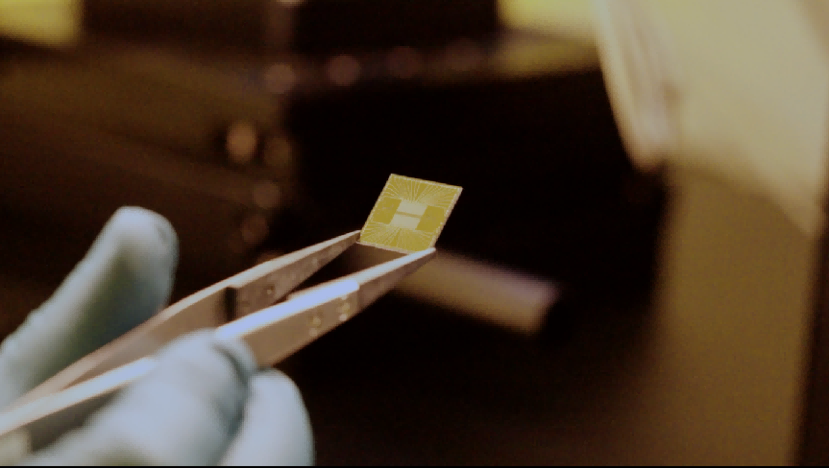

量产能力是 “少微” 芯片的另一大亮点。依托量旋科技自主投资建设的专用量子芯片生产线，实现了标准化的设计仿真、制造和封装测试流程，不仅能够独立控制产品品质和工艺流程，避免交叉污染风险，还确保了高性能超导量子芯片的稳定量产，为量子计算的规模化应用奠定了基础。

多样化配置与广泛应用：满足不同场景的需求

“少微” 系列超导量子芯片提供了多样化的配置选择，包括 C2、C5、C10、C20 等型号，分别对应 2 比特、5 比特、10 比特和 20 比特的量子计算单元，能够满足不同应用场景和预算需求。

2 比特和 5 比特的 QPU（量子处理单元）主要用于量子计算的验证性工作，如基础量子计算研究、量子计算概念验证、低温系统验证等场景，为科研人员提供了可靠的实验平台。

而 10 比特和 20 比特的 QPU 则具备更强大的计算能力，可应用于更广泛、更复杂的科研和商业领域。例如在量子化学研究中，能够模拟分子的量子行为，加速新药物和新材料的研发；在材料学领域，可用于量子模拟，探索新型材料的特性；在金融科技领域，有望为复杂的风险评估和优化问题提供高效解决方案。

从封装到服务：全方位保障芯片的可用性

为了让用户更便捷地使用超导量子芯片，量旋科技在封装和服务上做足了功夫。

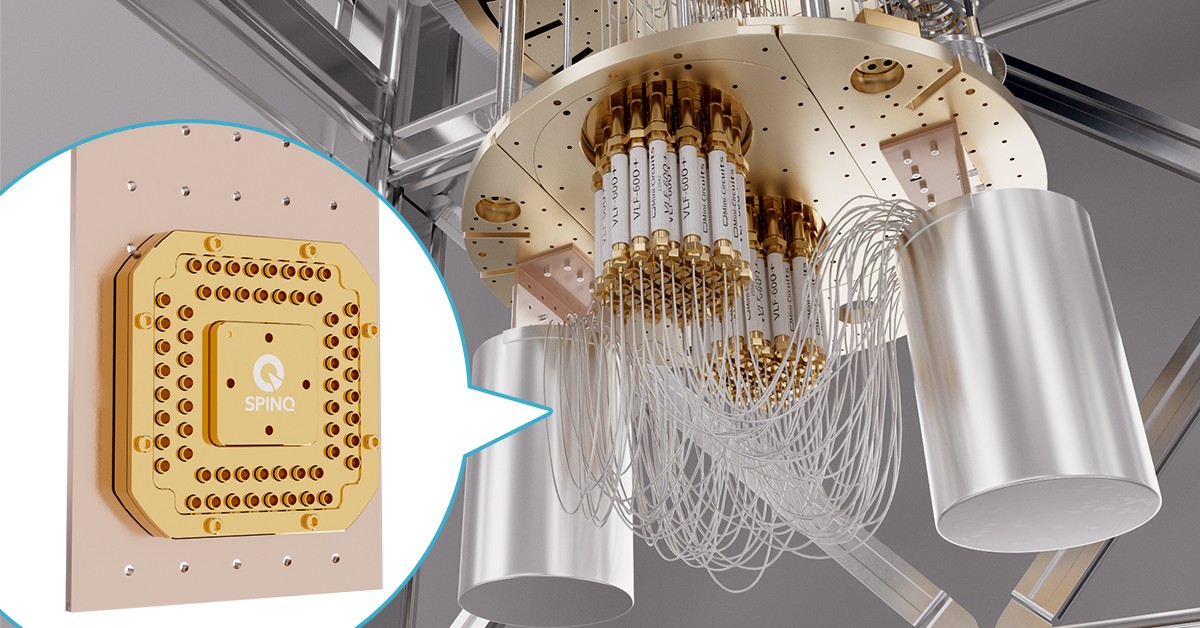

“少微” 芯片采用自研封装模块完整封装，无需额外操作即可直接在各类型实验环境中安装应用，具有高度灵活性和良好的热接触性能。每枚芯片出厂时都附带完整的测试报告，包含谐振腔频率、比特频率、退相干时间等关键性能指标的测试结果，确保了产品的可靠性。

此外，量旋科技还提供专业的一对一技术支持服务，包括产品定制、代工、代设计、系统方案定制指导、专业安装和培训以及快速响应的技术支持等，为用户提供从芯片使用到系统搭建的全流程保障。

超导量子芯片的未来：迈向更强大的量子计算

随着技术的不断进步，超导量子芯片正朝着更高比特数、更长退相干时间、更高保真度的方向发展。量旋科技凭借自主建设的专用量子芯片生产线，在产品品质和工艺流程上实现了独立控制，为超导量子芯片的持续创新和规模化应用奠定了坚实基础。

“少微” 系列超导量子芯片的推出，不仅展现了我国在量子计算领域的技术实力，也为全球量子计算研究和应用提供了高性能的硬件支持。相信在不久的将来，随着超导量子芯片技术的进一步成熟，量子计算机将在更多领域发挥不可替代的作用，开启一个全新的计算时代。
