探秘量子芯片：开启计算新纪元的神奇钥匙

在科技飞速发展的当下，量子芯片作为量子计算领域的核心部件，正逐渐走进大众视野，成为全球科研与产业界竞相追逐的焦点。它基于神秘而强大的量子力学原理设计制造，宛如一把神奇钥匙，有望开启计算新纪元，为人类解决诸多传统计算机难以攻克的复杂难题。

量子芯片的诞生：从理论到现实的跨越

量子计算的构想可追溯至 20 世纪 80 年代，诺贝尔奖获得者理查德・费曼等人基于量子叠加和量子纠缠这两个奇特的量子特性，提出了 “量子计算” 的概念。他们设想，可操纵的量子比特数量增加将会让量子计算的运算能力实现指数级增长，从而远超传统电子计算机的性能。这一构想犹如一颗种子，在科研人员的悉心浇灌下，逐渐生根发芽。

1993 年，Bennett 提出了量子隐形传态方案，为量子信息传输奠定了理论基础。1994 年，Peter Williston Shor 提出了大数质因子分解的量子算法 ——Shor 算法，这一算法动摇了以 RSA 为代表的当时所有已知的公钥加密算法，凸显了量子计算在特定领域的巨大潜力。此后，各类量子算法不断涌现，为量子芯片的发展提供了丰富的理论支撑。

2009 年，美国国家标准与技术研究院的一个团队创造了第一个量子芯片，这标志着量子计算从理论研究迈向了实际应用的重要一步。此后，世界各国的科研人员深入研究，不断提升量子芯片的制作工艺和性能，量子芯片的种类也日益丰富。

量子芯片的工作原理：量子世界的奇妙运作

量子比特：超越经典的信息载体

在传统计算机中，信息以经典位（比特）的形式存储和处理，比特在任何时刻都只能存在于 “0” 或 “1” 的状态。而在量子芯片中，信息的基本单元是量子比特（qubit），它不仅可以处于 “0” 或 “1” 的离散状态，还能够以两者的叠加态存在。这种叠加态赋予了量子芯片强大的并行计算能力，使得量子计算机能够同时处理海量信息。例如，假设有 3 个量子比特，它们的叠加态可以表示为 8 种不同状态的叠加，随着量子比特数量的增加，其叠加态所包含的信息呈指数级增长。

量子叠加与纠缠：量子计算的核心力量

量子叠加是量子芯片的重要原理之一，它使得量子比特能够同时处于多种状态，极大地丰富了信息的表示方式。而量子纠缠则更为神奇，当两个或多个量子比特处于纠缠态时，无论它们相隔多远，对其中一个量子比特的测量或操作，会瞬间影响到其他纠缠量子比特的状态，爱因斯坦曾将这一现象称作 “鬼魅般的超距作用”。这种纠缠特性为量子并行计算提供了可能，使得量子芯片能够在极短时间内完成复杂的计算任务。

量子态的操控与测量：实现精确计算的关键

为了实现量子计算，需要对量子比特的状态进行精确操控和测量。在量子芯片中，通常利用激光、微波脉冲等外部控制手段将量子比特制备到特定的初始状态，然后通过一系列量子门操作，如 Hadamard 门、CNOT 门等，对量子比特的状态进行精确控制和处理，使其按照预定的算法进行演化。最后，对量子比特的最终状态进行测量，由于测量会导致量子比特的波函数坍缩，从叠加态或纠缠态坍缩到确定的 “0” 态或 “1” 态，因此需要对大量相同制备和操作的量子比特进行测量，并统计测量结果的概率分布，以得到量子计算的最终结果。

量子芯片的类型：多样技术路径齐头并进

超导量子芯片：当前的主流方向

超导量子芯片是目前应用最为广泛的量子芯片类型之一。它主要依赖超导材料的特殊性质来构建量子比特，其核心结构超导约瑟夫森结由超导体 - 绝缘体 - 超导体组成。在接近绝对零度的极低温条件下，库珀对可穿越约瑟夫森结势垒产生量子隧穿效应，进而形成电荷量子比特、磁通量子比特或相位量子比特等不同形式的超导量子比特。借助微波脉冲能对这些量子比特的状态进行精准操控以达成量子门操作等信息处理流程，并且芯片中的谐振腔结构可强化量子比特与微波场的相互作用，促进量子信息的高效传输与操控。

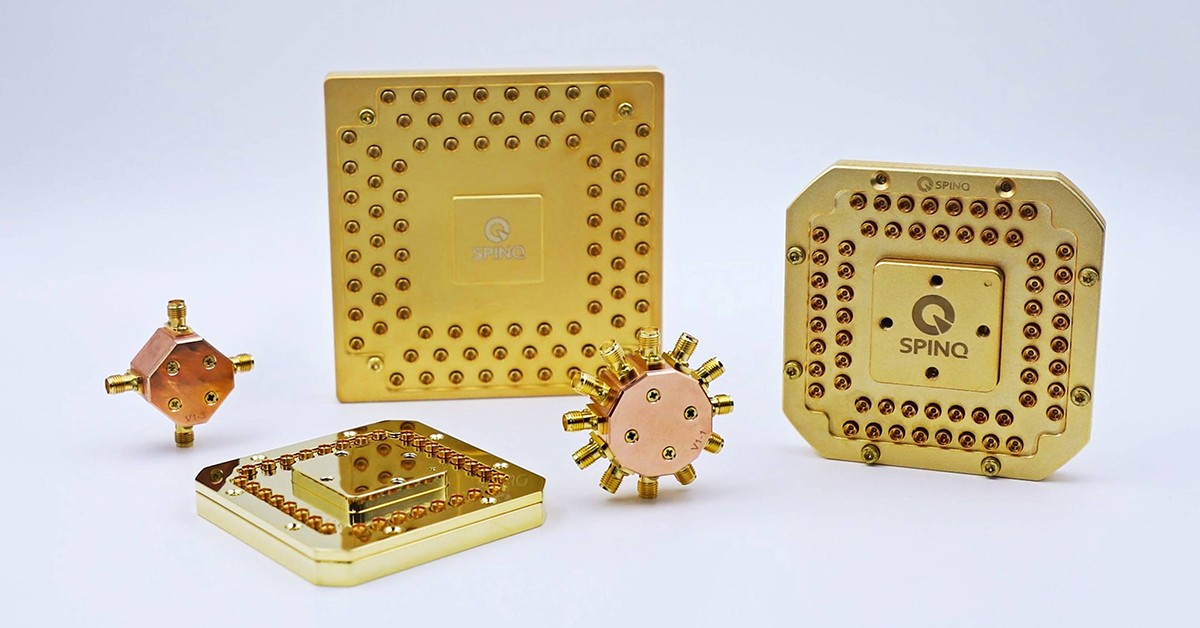

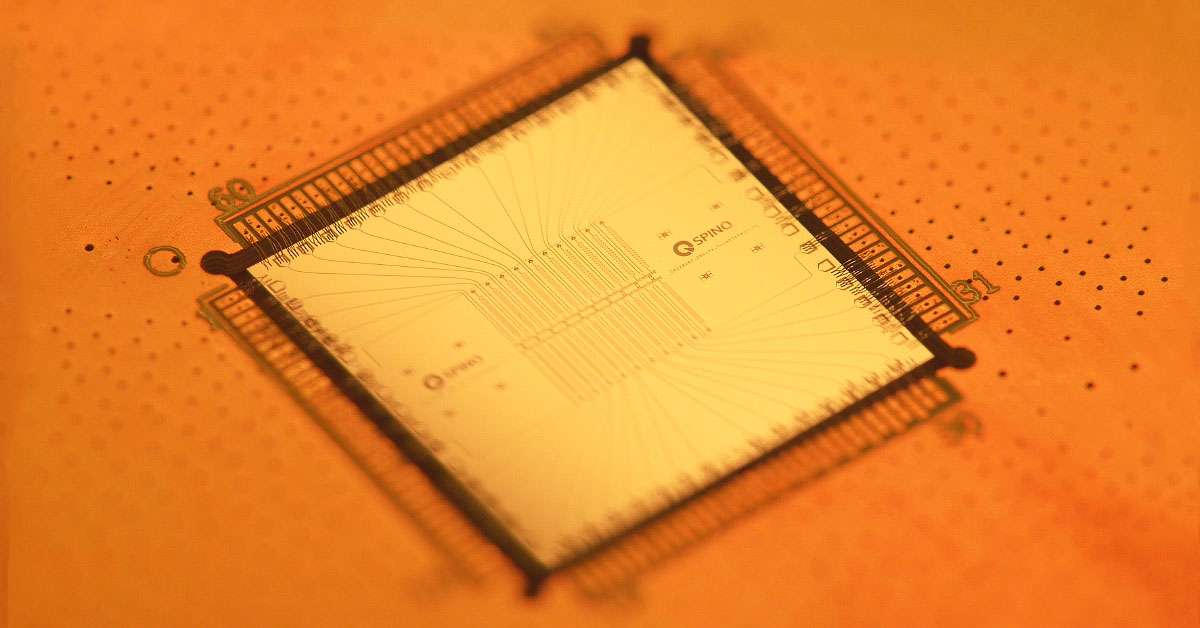

目前，一款在超导量子芯片领域具有代表性的产品 —— 少微芯片，采用先进的设计理念与制造工艺，在量子比特性能与集成度方面展现出显著优势。该芯片通过优化量子比特的布局与连接方式，有效降低了量子比特之间的串扰，提升了量子态的相干时间，为量子计算的稳定运行提供了可靠保障。同时，其在规模化集成方面也取得了突破，能够在有限的芯片面积内实现更多量子比特的集成，为后续构建更大规模的量子计算系统奠定了基础，在科研实验与特定行业应用场景中已展现出良好的应用潜力，推动了超导量子芯片向实际应用方向的迈进。

离子阱量子芯片：高精度的代表

离子阱量子芯片利用囚禁在离子阱中的单个离子或离子链作为量子比特。通过激光冷却和囚禁技术，将离子冷却到极低温度，并使其处于特定的量子态。离子阱量子芯片具有较长的相干时间和较高的操控精度，能够实现高精度的量子计算。但由于其技术复杂度高，规模化扩展存在一定挑战。不过，科研人员正在不断探索新的方法，以克服这些困难，推动离子阱量子芯片的发展。

光量子芯片：潜力无限的新星

光量子芯片则利用光子作为量子比特的载体。光子具有速度快、不易相互干扰等优点，使得光量子芯片在量子信息传输和处理方面具有独特优势。北京大学团队在氮化硅芯片上实现连续变量簇态纠缠，中国科大的 “九章” 量子计算机在高斯玻色采样任务上超越经典算力 10¹⁴倍，都展示了光量子芯片在特定领域的强大计算能力。随着技术的不断进步，光量子芯片有望在未来的量子计算领域发挥更为重要的作用。

量子芯片的应用前景：重塑多个行业格局

药物研发：加速新药诞生的步伐

传统药物研发过程中，分子结构模拟需要消耗大量计算资源，且研发周期漫长，一款新药从研发到上市往往需要十年以上时间。量子芯片的出现彻底改变了这一现状，其强大的并行计算能力可精准模拟分子间的相互作用。未来，量子芯片有望加速更多新药的研发，为人类健康带来更多福祉。

金融领域：优化投资决策与风险管理

金融市场是一个典型的复杂动态系统，受多重变量影响，传统计算机难以实现高精度预测。量子芯片凭借对多变量并行处理的优势，在金融领域展现出独特价值。华尔街的投资机构已开始测试量子芯片驱动的交易模型，通过分析海量市场数据，提前捕捉股市波动信号。随着技术的发展，量子芯片有望为金融行业带来更精准的投资决策和更有效的风险管理。

人工智能与机器学习：突破传统算力瓶颈

随着人工智能模型复杂度的指数级增长，经典计算架构正面临前所未有的挑战。量子芯片通过量子比特的叠加和纠缠特性，开启了并行计算的新纪元，有望为人工智能和机器学习领域带来突破。量子芯片与人工智能的结合，可能会推动人工智能技术实现质的飞跃，创造出更强大、更智能的应用。

材料科学：助力新型材料的研发

在材料科学领域，量子芯片可用于模拟材料的微观结构和物理性质，帮助科研人员发现新型材料的关键制备参数。我国科研团队通过量子芯片模拟高温超导材料的形成机制，取得了重要突破，为可控核聚变研究提供了重要支撑。未来，量子芯片有望助力研发出更多性能优异的新型材料，推动材料科学的发展，为各个行业的创新提供基础支持。

量子芯片面临的挑战与未来展望

尽管量子芯片展现出了巨大的潜力，但目前仍面临诸多挑战。量子比特极易受外部环境干扰，如温度、电磁场等因素都会影响其量子态，导致量子态的退相干，使得量子计算的稳定性和可靠性面临严峻考验。此外，量子芯片的制造工艺极为复杂，技术要求极高，需要极低温、超高真空等特殊环境，且成本高昂，这限制了其大规模商业化应用。

然而，全球科研人员正在积极应对这些挑战。在量子纠错方面，中国科大团队在 2025 年实现了 1.2 微秒纠错，较相关研究提升了 12.5 倍，为规模化应用奠定了基础。在规模化生产方面，中国通过自研实现了关键设备成本降低 90%，国产量子光刻机精度达 0.1 纳米，支撑千比特级芯片量产。同时，针对量子芯片的算法适配问题，科研人员也在不断开发专用量子机器学习模型，以充分发挥量子芯片的优势。

展望未来，随着技术的不断进步，量子芯片有望实现从专用到通用的跨越，在更多领域发挥重要作用。量子芯片与传统芯片可能会形成 “量子 - 经典” 混合计算架构，传统芯片负责日常运算，量子芯片处理复杂问题，两者协同工作，为人类社会带来更高的计算效率和创新能力。量子芯片作为开启计算新纪元的神奇钥匙，正引领着我们走向一个充满无限可能的未来。在这个过程中，它将不断推动各个行业的变革与发展，为人类探索未知世界、解决复杂难题提供强大的技术支持。我们有理由相信，在科研人员的不懈努力下，量子芯片必将在未来绽放出更加绚烂的光彩，为人类社会的进步做出巨大贡献。
