全球超导量子芯片企业格局：IBM、谷歌与中国厂商技术路线盘点！

超导量子芯片作为量子计算的核心组件，因其高稳定性和易扩展性成为国际主流技术路径。当前全球格局呈现出国际巨头与中国厂商协同发展的态势，以下从技术路线角度梳理主要企业的进展。

一、IBM：规模化与纠错技术的领跑者

IBM 在超导量子芯片领域采用 transmon 量子比特技术，持续推进规模化与纠错能力的突破。2023 年发布的 Condor 处理器包含 1121 个量子比特，为实现表面码纠错提供了物理基础。其 2024 年推出的 1281 量子比特芯片，通过钽基超导材料将量子相干时间提升至 800 微秒（较铝基材料提升 15 倍），同时采用十字形量子比特阵列降低串扰至 10⁻⁶水平，量子门错误率低至 0.001%，计算速度达到经典超算的 2.5 亿倍。

在量子纠错领域，IBM 提出的量子低密度奇偶校验码（QLDPC）方案，可将实现逻辑量子比特所需的物理量子比特数量从表面码的 1000 个降至 100 个，大幅降低资源消耗。其 Heron 处理器在 133 个量子比特规模下，单量子比特门错误率中位数为万分之 2.718，双量子比特门错误率中位数为千分之 3.18，展现出卓越的硬件控制能力。

二、谷歌：量子霸权与误差校正的突破者

谷歌的超导量子芯片以 Xmon 量子比特为基础，聚焦量子霸权验证与误差校正技术。2024 年发布的 Willow 芯片拥有 105 个改进型 transmon 量子比特，采用平面二维网格架构，量子比特相干寿命接近 100 微秒（较前代提升 5 倍），支持实时误差校正。其表面码纠错实验中，101 个物理比特组成的距离 7 表面码量子存储器，逻辑错误率仅为 0.143% 每循环，且逻辑量子比特寿命超过最佳物理比特的 2.4 倍，首次实现 “超越盈亏平衡” 的纠错效果。

在量子计算能力验证方面，Willow 芯片在随机电路采样任务中，5 分钟完成的计算量相当于经典超算需 10²⁵年才能完成的任务，将量子优势提升至新量级。其制造工艺采用自建超导量子芯片工厂，从架构设计到材料工艺实现全流程优化，确保系统级性能提升。

三、量旋：国产化与量产化的探索者

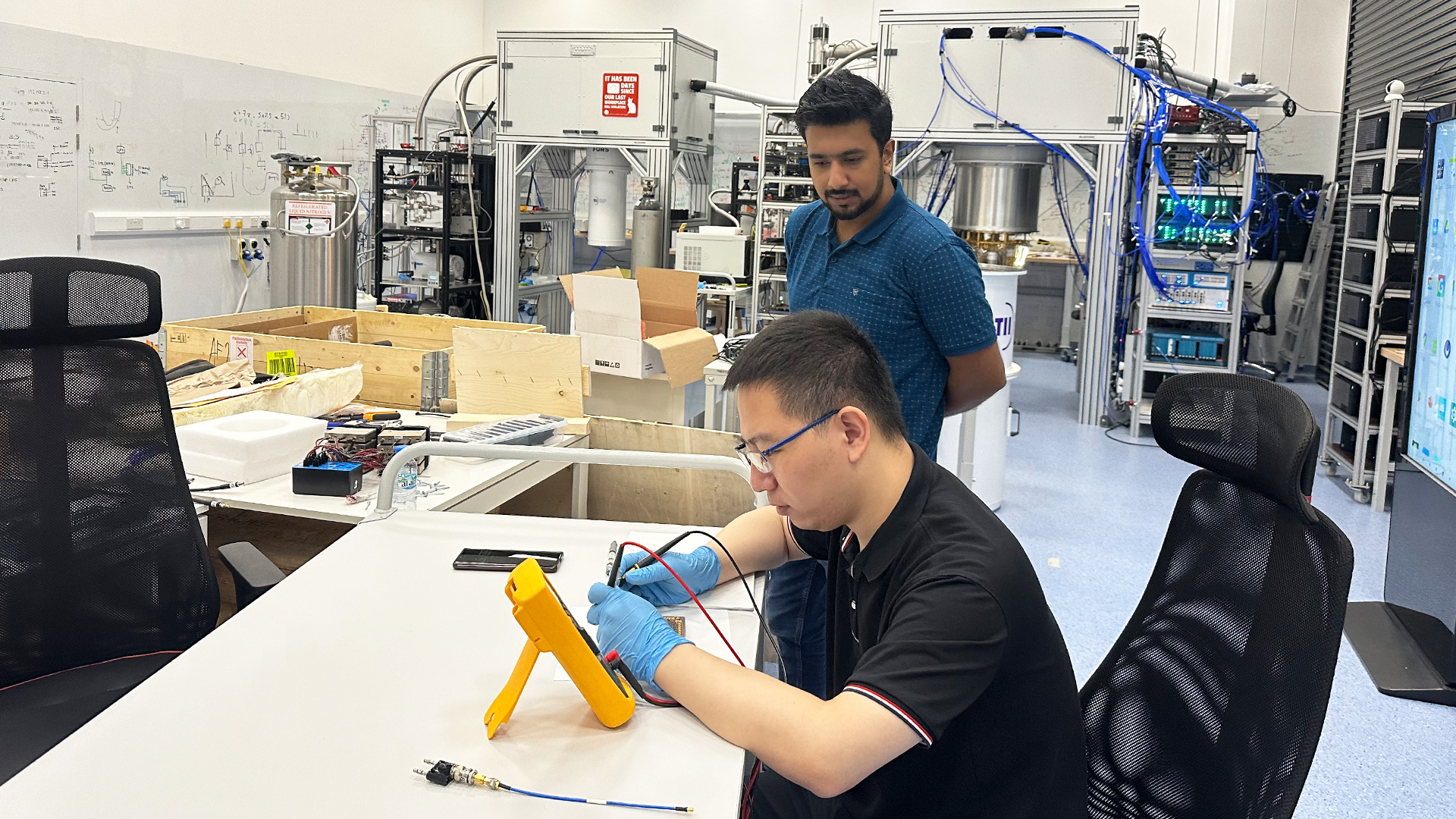

中国超导量子芯片企业以量旋科技（SpinQ）为代表，专注于标准化量产与全球市场拓展。其自主研发的 “量旋少微” 超导量子芯片支持 20 位量子比特设计，单比特门保真度超过 99.9%，双比特门保真度超过 98%，退相干时间 T1 达 10-100 微秒，达到国际先进水平。该芯片采用专用生产线保障工艺一致性，2023 年成功向中东科研机构完成全球首次中国超导量子芯片海外交付，标志着国产化进程的重要突破。

量旋科技构建了从量子芯片、测控系统到算法软件的全栈式产品体系，其超导量子计算机 SQC 支持 20 个高保真量子比特，可满足量子化学、材料科学等领域的复杂计算需求。通过自主研发的 EDA 工具、低温电子学技术和实时测控系统，实现了量子芯片从设计到应用的全链条自主可控。

此外，中国科研机构如中国科学技术大学、浙江大学等，在超导量子芯片研发方面也取得显著进展，例如实现 50-100 个量子比特处理器的制备，并在量子门保真度、表面码纠错等关键指标上达到国际前沿水平。这些成果为中国超导量子芯片的产业化发展提供了坚实的技术储备。

四、技术发展趋势

全球超导量子芯片技术正加速从实验室向商业化跨越。国际巨头 IBM、谷歌持续向千比特级量子处理器迈进，同时探索新型纠错方案以突破容错计算阈值。中国厂商则聚焦国产化生产线建设与标准化量产，通过自主创新逐步缩小与国际领先水平的差距。未来，随着量子纠错技术的成熟和硬件性能的提升，超导量子芯片有望在药物研发、金融风控、材料模拟等领域实现规模化应用，推动量子计算从 “技术突破” 走向 “产业落地”。
