量子芯片科普入门:从量子叠加到芯片设计全指南

2025.06.02 · 技术博客 量子芯片量子科技

在科技前沿领域,量子芯片正以颠覆性的潜力改写计算规则。作为量子计算机的核心,它依托量子力学的奇妙特性,突破了传统芯片的性能边界。本文将从量子叠加的底层逻辑讲起,逐步揭开量子芯片的设计与应用面纱。



量子芯片科普入门:从量子叠加到芯片设计全指南



一、量子世界的基石:量子叠加与量子比特



1.经典比特的 “局限” 与量子比特的 “突破”

传统芯片的 经典比特 ,如同开关,某一时刻只能是 “0” 或 “1” ,计算过程需按顺序处理任务。而量子芯片的 量子比特(Qubit) ,借助 量子叠加态 实现突破 —— 它可以同时处于 “0” 和 “1” 的叠加状态 。



从数学角度,一个量子比特的状态可表示为 |ψ⟩ = α|0⟩ + β|1⟩(α、β 为概率幅,满足|α|² + |β|² = 1),意味着它以概率 α“同时” 处于 0 态,以概率 β“同时” 处于 1 态。若有 3 个量子比特,其叠加态可包含 2³=8 种状态,随量子比特数量增加,信息容量呈 指数级增长 ,这是量子并行计算的核心根基。



2.量子纠缠:叠加态的 “超距协作”

量子比特还存在 量子纠缠 特性:若两个量子比特形成纠缠态,无论相隔多远,对其中一个的测量会 “瞬间” 影响另一个的状态(爱因斯坦称其为 “鬼魅般的超距作用”)。这种关联让量子比特能协同处理任务,进一步放大计算效率。



二、量子芯片:定义与核心差异



1.什么是量子芯片?

量子芯片是 基于量子力学原理设计的计算核心 ,通过操控量子比特的叠加、纠缠态,实现指数级并行计算。与传统芯片不同,它不再依赖电子的 “开 / 关” 状态,而是利用量子态的微妙特性突破算力瓶颈。



2.与传统芯片的三大本质区别



维度 传统芯片 量子芯片
计算原理 经典电子学(电压 / 电流逻辑) 量子力学(叠加、纠缠、退相干)
状态处理 线性运算(逐次处理 0/1) 并行运算(同时处理海量叠加态)
环境要求 常温即可,依赖半导体工艺 需极低温(如 20mK,接近绝对零度)、隔离干扰



三、量子芯片的技术类型与原理



目前主流量子芯片基于不同物理体系实现,以下为三类典型技术:

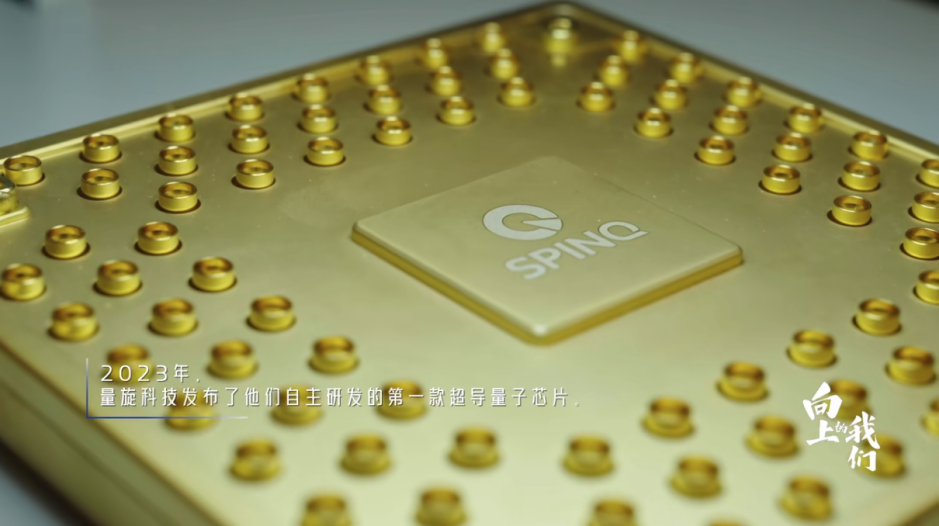

1.超导量子芯片:极低温下的 “超导魔法”

  • 核心原理:利用 超导材料(如铌钛合金) 和 约瑟夫森结(超导体 - 绝缘体 - 超导体三明治结构)构建量子比特。在 20mK 超低温环境 下,超导体内的 “库珀对”(电子对)可穿越绝缘层实现量子隧穿,形成稳定量子态。

  • 技术优势:可扩展性强(便于集成多量子比特)、操作速度快(微波脉冲可精准操控量子态),是谷歌、IBM 等企业的研发重点。



2.离子阱量子芯片:电场囚禁的 “量子舞者”

  • 核心原理:通过 电场囚禁带电离子(如钙、锶离子),再用激光操控离子的量子态。离子的量子态天然稳定,抗干扰能力强,适合长距离量子通信研究(如 Honeywell、IonQ 的方案)。



3.光量子芯片:光子的 “量子游戏”

  • 核心原理:利用 光子的量子特性(如偏振态)编码量子比特,通过光量子干涉、纠缠实现计算。其优势是光速传输无延迟,但光子间相互作用弱,需复杂光路设计(如麻省理工学院的光子芯片研究)。



四、量子芯片的设计与制造:从量子态到芯片



量子芯片的设计需精准操控量子比特的 “诞生、演化、读取”,每一步都充满挑战:



1.量子比特的制备:初始化 “叠加态”

通过 激光、微波脉冲 等手段,将量子比特 “设定” 到特定叠加态。例如,超导量子芯片中,施加特定频率的微波脉冲,可让量子比特进入α|0⟩ + β|1⟩的初始状态。



2.量子态的演化:量子门的 “魔法操作”

量子比特的状态变化依赖 量子门(类似传统芯片的逻辑门)。例如:

  • Hadamard 门:将量子比特从确定态(如 | 0⟩)转化为等概率叠加态(( |0⟩ + |1⟩ )/√2);

  • CNOT 门:实现两个量子比特的纠缠,让它们的状态相互关联。 通过一系列量子门的组合,量子芯片可执行复杂算法(如 Shor 算法、Grover 算法)。



3.量子态的读取:测量 “坍缩” 结果

量子态的测量会导致 波函数坍缩 —— 叠加态会随机变为确定的 | 0⟩或 | 1⟩。通过对大量相同制备的量子比特重复测量,统计结果的概率分布,即可还原计算结论。



4.制造挑战:与 “退相干” 的持久战

量子比特的叠加态极易受环境干扰(如温度、电磁场),导致 退相干(量子态丢失)。因此:

  • 需搭建 极低温环境(如稀释制冷机实现 20mK);

  • 用 超导、绝缘材料隔离干扰;

  • 设计 量子纠错电路 对抗误差,这些都推高了制造难度。



五、量子芯片的应用潜力:从算法到产业



量子芯片的算力突破,已在特定领域展现颠覆性潜力:

1.算法革命:Shor 与 Grover 的 “量子利刃”

  • Shor 算法:利用量子叠加 + 纠缠,可在量子芯片上 指数级加速大数分解(如分解 1024 位质数),直接威胁传统加密体系(如 RSA 算法);

  • Grover 算法:将无序数据库的搜索效率从N/2(经典)提升至√N(量子),助力人工智能、数据挖掘突破瓶颈。



2.产业变革:从药物到材料的 “量子模拟”

  • 药物研发:量子芯片可模拟分子的量子态演化,加速新药分子设计(如辉瑞利用量子模拟筛选抗癌药物靶点);

  • 材料科学:精准计算超导材料、拓扑材料的电子态,助力发现新型功能材料(如 MIT 团队用量子芯片设计高温超导材料);

  • 金融科技:同时运算海量市场变量,优化投资组合、风险定价模型(如摩根大通测试量子算法的金融应用)。



六、量子芯片的现在与未来



当前,量子芯片仍处于 技术攻坚期:量子比特数量有限(主流在几十比特)、退相干问题未彻底解决、制造工艺复杂。但从 1961 年 Landauer 原理提出,到 2009 年首颗量子芯片诞生,再到谷歌 “量子霸权” 的突破(特定任务快传统芯片数百万倍),量子科技的每一步都在重塑计算的边界。



未来,量子芯片或许不会完全取代传统芯片,而是形成 “量子 + 经典” 的混合计算生态 —— 传统芯片处理通用任务,量子芯片攻克复杂难题。这场算力革命的终局,将是人类对微观世界的掌控力,与科技想象力的共同跃迁。
