任意波形发生器（AWG）是什么？一文详解其原理、应用

一、任意波形发生器的定义与基本原理

任意波形发生器是一种能够产生任意形状和参数的电信号的仪器。与传统的函数发生器只能产生几种固定的波形（如正弦波、方波、三角波等）不同，AWG 可以根据用户的需要，精确地生成几乎任何想要的波形。

其工作原理基于数字信号处理技术。首先，用户通过计算机软件或者仪器面板设置所需波形的参数，如幅度、频率、相位等。这些参数被转化为数字信号，存储在 AWG 的波形存储器中。然后，波形存储器中的数字信号经过数模转换器（DAC）转换为模拟信号。数模转换器将离散的数字值转换为连续的模拟电压或电流信号，从而输出所需的波形。

为了实现高精度和高分辨率的波形输出，AWG 通常采用了先进的数字信号处理算法和高速数模转换技术。例如，一些高端的 AWG 产品具有高达 16 位的垂直分辨率和数百兆赫兹的采样率，能够生成非常精细和准确的波形。

二、任意波形发生器的关键性能指标

（一）采样率

采样率是指 AWG 在单位时间内对输入信号进行采样的次数，单位通常为每秒千兆样本数（GSa/s）。采样率越高，AWG 能够生成的信号频率就越高，同时也能更准确地还原原始信号的细节。例如，一款采样率为 2 GSa/s 的 AWG，理论上可以生成最高频率为 1 GHz 的信号（根据奈奎斯特采样定理，采样率至少是信号最高频率的两倍）。

（二）垂直分辨率

垂直分辨率决定了 AWG 输出信号的幅度精度，通常以位数表示，如 8 位、14 位、16 位等。位数越高，输出信号的幅度精度就越高，能够表示的电压级别也就越多。例如，16 位的垂直分辨率可以表示 2^{16} = 65536 个不同的电压级别，从而实现非常精细的幅度控制。

（三）存储深度

存储深度是指 AWG 的波形存储器能够存储的采样点数。存储深度越大，AWG 就能够生成更长的波形或者具有更高复杂度的波形。例如，一个具有 1 GSa 存储深度的 AWG 可以存储长达 1 秒的 1 GSa/s 采样率的波形信号。

（四）通道数

通道数表示 AWG 能够同时输出的独立波形信号的个数。多通道 AWG 可以同时输出多个不同波形的信号，方便进行多通道测试和实验。例如，在一些复杂的电子系统测试中，需要同时输入多个不同频率和幅度的信号，多通道 AWG 就能够满足这种需求。

三、任意波形发生器的应用领域

（一）量子计算领域

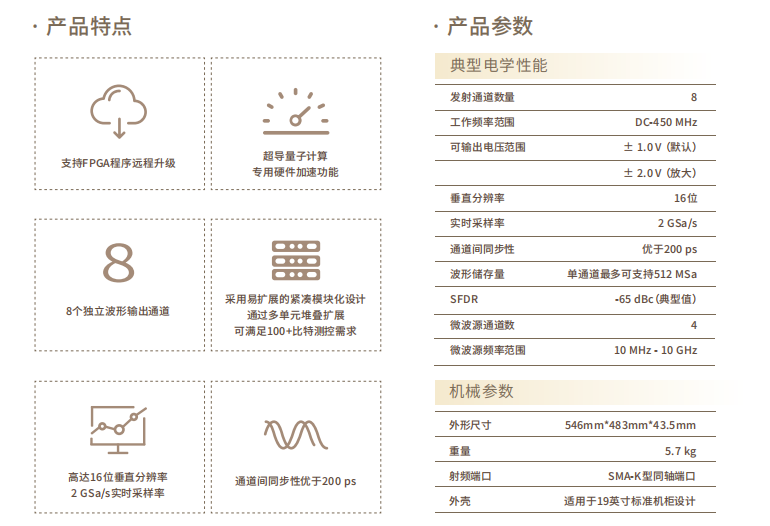

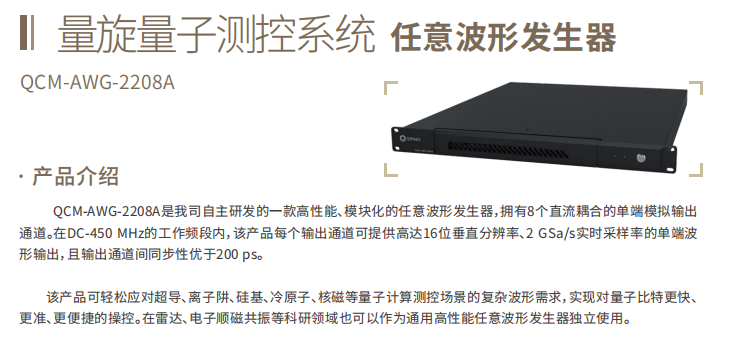

在量子计算中，任意波形发生器起着至关重要的作用。以量旋科技的超导量子计算机“大熊座”为例，其配套的 QCM - AWG - 2208A 任意波形发生器，拥有 8 个直流耦合的单端模拟输出通道，在 DC - 450 MHz 的工作频段内，每个输出通道可提供高达 16 位垂直分辨率、2 GSa/s 实时采样率的单端波形输出，且输出通道间同步性优于 200 ps。

该任意波形发生器可轻松应对超导、离子阱、硅基、冷原子、核磁等量子计算测控场景的复杂波形需求，实现对量子比特更快、更准、更便捷的操控。在雷达、电子顺磁共振等科研领域也可以作为通用高性能任意波形发生器独立使用。

（二）通信领域

在现代通信系统中，任意波形发生器被广泛用于测试和验证各种通信设备和系统。例如，在 5G 通信的研发和测试过程中，AWG 可以生成各种复杂的调制信号，如 QAM（正交幅度调制）、OFDM（正交频分复用）等，用于测试基站、终端设备等的性能。此外，在卫星通信、光纤通信等领域，AWG 也可以用于生成各种模拟信号，进行信号传输质量测试和系统调试。

（三）电子电路设计与测试

在电子电路的设计和测试过程中，任意波形发生器是一个不可或缺的工具。工程师可以使用 AWG 生成各种测试信号，对电路的性能进行评估和优化。例如，在设计放大器、滤波器等电路时，可以通过输入不同频率和幅度的信号，测量电路的输出响应，从而确定电路的性能参数。此外，在故障诊断方面，AWG 也可以用于生成特定的测试信号，帮助工程师快速定位电路中的故障点。

（四）科研领域

在物理学、化学、生物学等科研领域，任意波形发生器也有着广泛的应用。例如，在物理学研究中，AWG 可以用于生成各种高精度的电信号，用于粒子加速器、核磁共振等设备的控制和测试。在化学研究中，AWG 可以用于生成特定的电化学信号，用于研究电极反应过程。在生物学研究中，AWG 可以用于生成生物电信号，用于研究神经细胞的电活动等。

四、任意波形发生器的发展趋势

随着科技的不断发展，任意波形发生器也在不断演进。未来，AWG 将朝着更高性能、更智能化、更便携化的方向发展。

（一）更高性能

未来的 AWG 将不断提高采样率、垂直分辨率和存储深度等性能指标，以满足更复杂的应用需求。例如，在高速通信和量子计算等领域，需要更高采样率和更高垂直分辨率的 AWG 来生成更精确的信号。

（二）更智能化

AWG 将具备更强大的智能功能，如自动波形生成、智能故障诊断等。用户可以通过简单的设置，让 AWG 自动生成所需的波形信号，并且在测试过程中自动检测和诊断可能出现的问题。

（三）更便携化

随着半导体技术和电池技术的发展，未来的 AWG 将更加小型化和便携化，方便用户在野外、现场等环境下进行测试和使用。

任意波形发生器作为一种重要的测试测量设备，在众多领域都有着广泛的应用。了解其原理、性能指标和应用领域，有助于我们更好地利用这一工具，推动科技的发展和进步。随着技术的不断创新，相信任意波形发生器将在未来发挥更加重要的作用。
