前沿量子计算实验：超导量子芯片的量子门操作演示

在信息技术飞速发展的今天，量子计算作为下一代计算技术的核心方向，正从理论探索逐步走向实验验证。超导量子芯片凭借其良好的可控性和扩展性，成为当前量子计算研究的主流技术路线之一。而量子门操作作为量子计算的核心基础，其实现过程既蕴含着深刻的物理原理，也展现了精密的工程技术能力。本文将从实验角度出发，详细解析超导量子芯片上量子门操作的关键环节，带您走进前沿量子计算的微观世界。

一、量子计算的核心逻辑：从经典门到量子门

在经典计算机中，逻辑门是处理信息的基本单元，通过 0 和 1 的二进制运算实现数据处理。而在量子计算的世界里，信息载体是量子比特（qubit），它可以处于 0、1 以及两者的叠加态，这种特性使得量子门操作具有经典逻辑门无法比拟的并行处理能力。常见的量子门包括单比特门（如 Pauli 门、Hadamard 门）和两比特门（如 CNOT 门），它们通过调控量子比特的相位和纠缠关系，实现量子态的变换。

以 Hadamard 门为例，它能将量子比特从确定态转换为叠加态，这是量子并行计算的基础。而 CNOT 门则是实现量子纠缠的关键，通过控制比特对目标比特的状态进行翻转，从而在两个量子比特之间建立关联。这些看似简单的门操作，背后却需要精确控制量子系统的相干性，这也是超导量子芯片实验的核心挑战之一。

二、超导量子芯片的物理实现原理

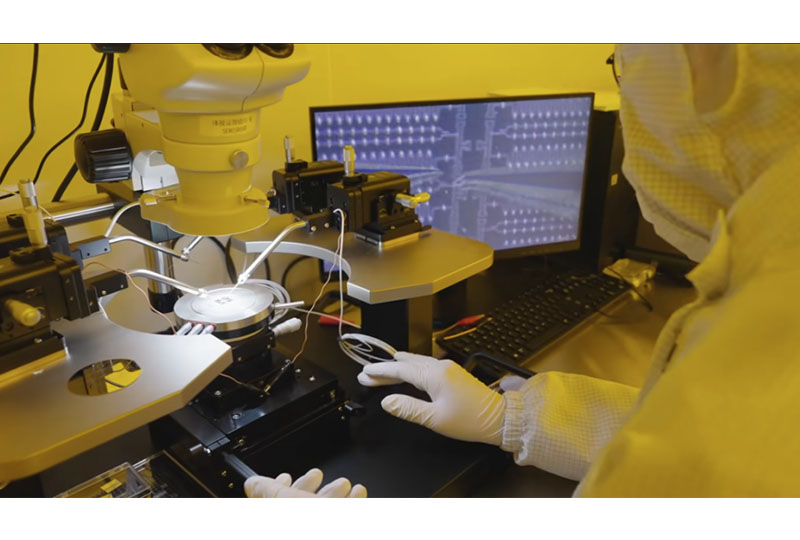

超导量子芯片的核心是利用超导约瑟夫森结构造量子比特。常见的超导量子比特类型包括 Transmon 比特、flux qubit 等，其中 Transmon 比特因其对电荷噪声不敏感的特性，成为当前实验中广泛采用的结构。这些量子比特通过光刻工艺制备在硅基衬底上，每个比特包含电容、电感和约瑟夫森结组成的 LC 振荡回路，通过微波信号调控其能级结构。

当对超导量子芯片施加特定频率的微波脉冲时，量子比特会在基态和激发态之间跃迁，从而实现单比特门操作。而两比特门操作则需要通过设计量子比特之间的耦合结构，例如电容耦合或电感耦合，在控制信号的作用下实现比特间的相互作用。整个芯片需要工作在接近绝对零度的环境中（通常低于 10mK），以抑制热噪声对量子态的干扰，这就需要配套的稀释制冷机等低温设备支持。

三、量子门操作的实验演示步骤

1. 实验环境搭建与设备校准

首先需要搭建一套完整的量子计算实验系统，包括低温恒温器、微波信号源、矢量网络分析仪、量子态测量装置等。低温恒温器的核心是稀释制冷机，它能将芯片温度降至毫开尔文量级，为量子比特提供相干工作环境。微波信号源需要具备高精度的频率和相位控制能力，通常采用任意波形发生器（AWG）生成特定形状的微波脉冲。

在正式实验前，需要对量子比特的基本参数进行校准，包括测量其共振频率、弛豫时间（T1）和相干时间（T2）。通过扫频测量可以确定每个量子比特的共振频率，而弛豫时间和相干时间则反映了量子比特保持量子态的能力，是衡量芯片性能的关键指标。

2. 单比特门操作的实现与验证

单比特门操作的本质是在量子比特的二维希尔伯特空间内进行旋转操作。以 X 门为例，它对应于绕量子比特布洛赫球 X 轴的 π 旋转，通过施加一个持续时间为 τ 的微波脉冲实现，脉冲频率等于量子比特的共振频率，功率则根据拉比振荡实验确定。为了验证单比特门的准确性，通常采用量子过程层析（QPT）技术，通过制备一系列输入态并测量输出态，重构门操作的量子过程矩阵，计算门操作的保真度。

在实验中，我们观察到单比特门的平均保真度可以达到 99.9% 以上，这得益于高精度的微波控制技术和低温环境的稳定维持。但即使如此，环境噪声和设备漂移仍会对门操作产生微小误差，需要通过动态解耦等技术进行补偿。

3. 两比特门操作与量子纠缠的制备

两比特门操作的难点在于实现量子比特之间的可控耦合。以 CNOT 门为例，需要先将控制比特和目标比特调整到共振频率相近的状态，通过施加耦合脉冲使两者发生能量交换，从而实现条件翻转操作。在超导量子芯片上，通常通过调节控制比特的偏置电流，使其共振频率与目标比特匹配，从而激活两者之间的电容耦合。

当 CNOT 门操作完成后，通过测量两比特的联合概率分布，可以验证量子纠缠的产生。例如制备贝尔态 |Φ⁺⟩=(|00⟩+|11⟩)/√2，通过量子态层析技术重构密度矩阵，计算纠缠度（如 concurrence）。实验结果显示，高质量的 CNOT 门可以使两比特纠缠度达到 0.95 以上，这为量子算法的实现奠定了基础。

4. 量子门操作的误差校正与优化

由于量子系统不可避免地受到环境噪声的影响，量子门操作中总会存在误差。为了提高计算精度，需要采用量子误差校正技术。最简单的方案是使用冗余编码，例如将一个逻辑量子比特编码到多个物理比特中，通过多数表决原理纠正单比特错误。但在当前的超导量子芯片实验中，更多采用的是主动误差校正方法，例如通过重复施加校准脉冲来抑制退相干。

此外，门操作的优化还包括脉冲形状的设计。传统的矩形脉冲容易引入振铃效应，而采用高斯脉冲或正弦脉冲可以减少频谱泄露，提高门操作的保真度。通过量子控制理论中的最优控制算法，还可以针对特定的芯片参数优化脉冲序列，进一步降低误差。

四、关键技术挑战与未来发展方向

尽管超导量子芯片在量子门操作上取得了显著进展，但仍面临诸多技术挑战。首先是量子比特的相干时间提升，目前主流芯片的 T2 时间在微秒量级，而实现容错量子计算需要达到毫秒量级。其次是芯片的集成度，当前商用超导量子处理器的比特数在百量级，而实用化量子计算需要成千上万个高精度量子比特的协同工作。

从应用层面看，量子门操作的精确控制是实现量子算法的前提。例如 Shor 算法需要高效的多比特门操作，而量子化学模拟则对两比特门的保真度提出了更高要求。未来的研究将围绕提高相干性、降低串扰、优化控制算法等方向展开，同时探索与光子学、自旋电子学等其他技术的融合，构建更强大的量子计算系统。

超导量子芯片上的量子门操作演示，不仅是物理原理的实验验证，更是迈向实用化量子计算的关键一步。从单比特的精准操控到多比特纠缠的制备，每一个实验细节都凝聚着量子科学家的智慧与创新。随着低温技术、微波控制技术和材料科学的不断进步，我们有理由相信，量子计算将从实验室走向现实应用，为密码学、药物研发、复杂系统模拟等领域带来革命性突破。

对于科研工作者而言，深入理解量子门操作的物理机制和实验方法，是进入量子计算领域的重要基石；对于科技爱好者来说，关注这些前沿实验进展，能够更直观地感受量子科技的魅力。正如经典计算机从电子管走向集成电路，量子计算的发展也将遵循类似的路径，而超导量子芯片上的每一次门操作，都是这个伟大进程中的坚实脚印。
