量子芯片制造全流程：从设计到落地的关键步骤与专业支持

​在量子计算产业快速发展的当下，量子芯片作为核心硬件支柱，其制造过程始终是行业内外关注的核心议题。和传统半导体芯片相比，量子芯片的制造需在极低温、超高真空等极端条件下开展，对工艺精度与技术水平的要求远超常规标准。对于缺乏专业设备与技术积累的企业及研究机构而言，如何突破量子芯片制造中的瓶颈问题？本文将全面拆解量子芯片制造的完整流程，并详解专业服务在推动量子芯片研发落地过程中发挥的重要作用。

​

量子芯片制造面临的核心难题

​

量子芯片制造被称作 “微观世界的精密艺术”，这源于其独特的物理特性与严苛的工艺要求。传统芯片以电子电荷作为信息载体，而量子芯片则依靠量子比特的量子态（例如超导量子比特的能级状态）进行信息处理。这就意味着，任何细微的环境干扰都可能导致量子态坍塌，直接影响量子芯片的性能表现。​

从材料角度来看，量子芯片的核心部件（如超导量子比特）通常采用铝、铌等超导材料，这些材料只有在接近绝对零度（约 10-20 毫开尔文）的环境中才能呈现出超导特性，这对材料纯度和加工精度提出了极高要求。除此之外，量子芯片的布线设计、比特间耦合结构等版图设计细节，都会直接影响量子相干性。而退相干时间作为衡量量子芯片性能的核心指标，其时长往往取决于制造过程中的每一个细节操作。​

对于大多数企业和研究机构来说，搭建一套完整的量子芯片制造体系几乎难以实现：不仅需要投入数亿甚至数十亿元采购超高真空镀膜机、电子束曝光系统等精密设备，还需要组建由材料学、量子物理、微电子工程等多领域专家构成的技术团队。这样的高门槛，使得许多拥有创新想法的机构在量子芯片研发的起步阶段就只能望而却步。​

量子芯片制造的完整流程拆解

​

量子芯片的制造是一个从设计到测试的闭环流程，每个环节都需要专业技术的支撑，缺一不可。​

1. 芯片版图设计：量子逻辑的 “基础蓝图”​

量子芯片的制造始于版图设计，这一步骤直接决定了量子比特的排列方式、耦合强度以及控制线路的布局。与传统芯片的标准化设计不同，量子芯片的版图需要根据具体的量子算法需求、比特数量和应用场景进行个性化定制。比如，用于量子化学模拟的芯片和面向密码学领域的芯片，其版图结构可能存在明显差异。​

在设计阶段，需要综合考量量子比特的频率匹配（避免串扰问题）、布线长度（减少信号损耗）等因素。对于缺乏设计经验的团队而言，专业的设计指导至关重要。通过结合量子物理原理与微电子设计工具，才能让版图设计既满足量子特性要求，又具备实际可制造性。​

2. 芯片代工：微观世界的 “精细雕刻”​

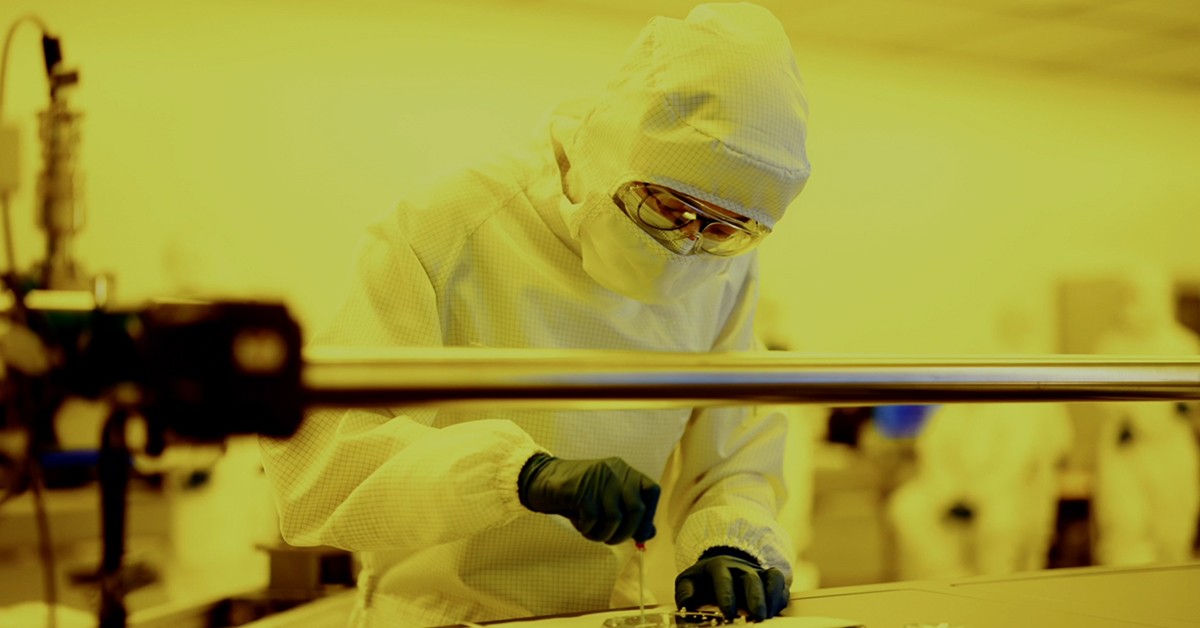

完成版图设计后，就进入了核心的代工制造环节。这一过程包含薄膜沉积、电子束曝光、刻蚀、清洗等数十道工序，每一步都必须在超洁净环境中进行。​

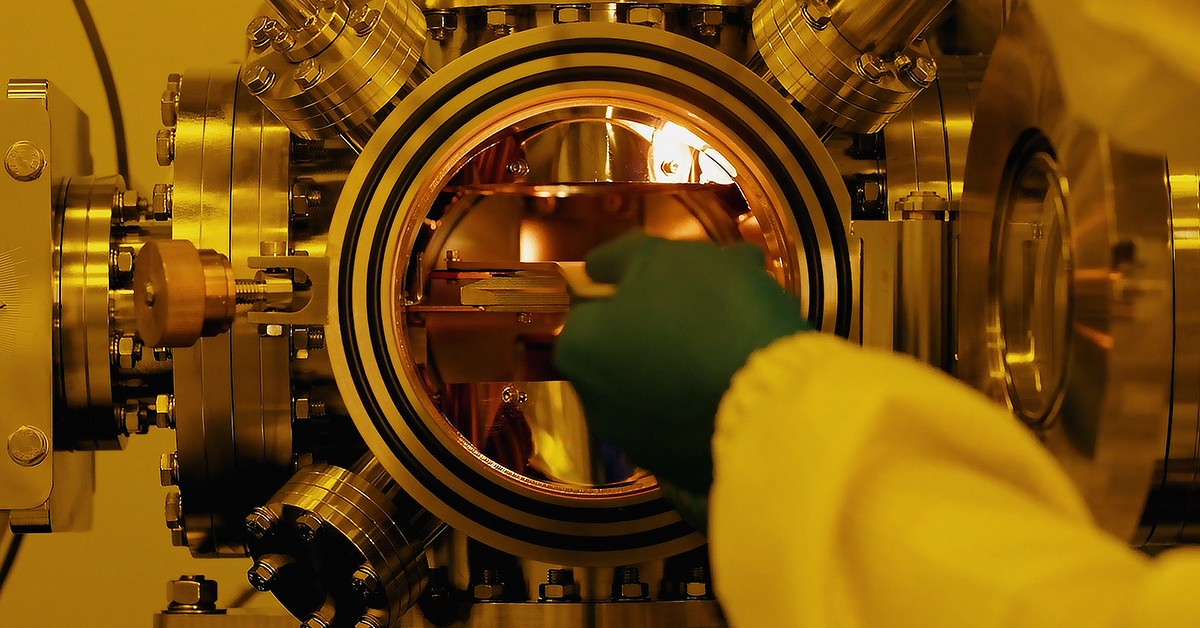

• 薄膜沉积：在蓝宝石或硅基衬底上精准沉积超导材料薄膜，薄膜厚度需控制在纳米级（通常为 50-200 纳米），误差必须小于 5%，否则会对超导性能产生不利影响；​
• 电子束曝光：利用电子束在光刻胶上 “绘制” 出量子比特和布线图案，线宽精度需达到 10 纳米以下，以确保比特结构的准确性；​
• 刻蚀与清洗：通过等离子体刻蚀将图案转移到超导材料层，并彻底清除残留杂质，任何微小的颗粒污染都可能成为量子比特的 “噪声源”。​

这些工序对设备精度和操作经验的依赖程度极高，而专业的代工服务能够通过标准化流程和优化工艺，将制造良率提升 30% 以上，大幅降低研发成本。​

3. 测试与标定：量子性能的 “全面检测”​

量子芯片制造的最后一步，是通过专业测试来验证其性能。这不仅包括基础参数的测量（如比特频率、退相干时间、操控保真度等），还需要通过运行定制化量子算法，检验芯片的实际运行效果。​

例如，退相干时间的测试需要利用微波脉冲操控量子比特，并通过高精度探测器记录量子态的演化过程；而比特频率的标定则需结合频谱分析技术，确保每个比特的工作频率处于设计范围内。专业的测试服务能够提供详尽的测试报告，帮助研发团队快速定位问题、优化设计方案。​

专业服务如何助力量子芯片研发？

​

对于缺乏设备和技术积累的企业及研究机构来说，借助成熟的量子芯片代工及测试服务，无疑是降低研发门槛、加速技术落地的最优选择。以专业量子芯片服务为例，其整合了设计指导、代工制造与专业测试的全流程服务，为客户提供 “从想法到芯片” 的一站式支持。​

1. 设计指导：推动创新想法落地​

服务团队会根据客户的应用需求（如量子计算、量子传感等），提供芯片版图的专业设计建议，包括比特数量、布局结构、耦合方式等关键参数的优化，确保设计方案既符合量子物理原理，又具备可制造性。即便是没有量子芯片设计经验的团队，也能在专业指导下完成符合需求的版图设计。​

2. 代工制造：标准化流程保障精度​

依托先进的制造设备和成熟的工艺体系，服务方能够将设计版图转化为实际芯片。从材料选择到每一道工序的参数控制，都经过大量实验验证，确保芯片的超导性能、量子相干性等核心指标达到设计标准。客户无需购置昂贵设备，就能获得符合研发需求的量子芯片样品。​

3. 全面测试：数据驱动优化迭代​

专业的超导测控中心会对芯片进行全方位测试，不仅提供退相干时间、比特频率等关键性能参数的标定，还能根据客户需求运行定制化量子算法，验证芯片的实际功能。测试报告将详细呈现芯片的各项指标，为后续设计优化提供有力的数据支撑。​

此外，完善的售前咨询和售后技术支持，能够帮助客户解决从需求沟通到芯片应用的全流程问题，让研发团队可以更专注于核心算法和应用场景的创新。​

结语：提升量子芯片研发效率的关键路径

​

量子芯片的制造既是技术难题，也是行业创新机遇。在这个需要多学科交叉、高投入支撑的领域，专业的代工及测试服务正成为连接创新想法与实际应用的重要桥梁。无论是初创企业、高校实验室还是大型科技公司，都能通过这类服务降低研发门槛，加速量子芯片从设计到落地的进程。​

随着量子计算技术的不断突破，量子芯片的制造工艺也将持续迭代升级。而借助专业服务，更多机构将有机会参与到这场量子革命中，共同推动量子计算在药物研发、材料科学、密码学等领域的应用落地。未来，量子芯片的制造或许不再是少数巨头的 “专属领域”，而将成为更多创新者探索微观世界的有力工具。
