在量子计算产业加速奔跑的当下，作为整个体系 “心脏” 的量子芯片，其制造环节始终是行业内外关注的核心焦点。和传统半导体芯片相比，量子芯片的生产全程需在极低温、超高真空等极端条件下开展，对工艺精度的把控和技术门槛的要求，达到了传统芯片难以企及的高度。对于那些缺乏专业设备储备与核心技术积累的企业及科研机构而言，如何跨越制造环节的重重阻碍？本文将全方位拆解量子芯片制造的完整流程，并揭秘专业服务如何为量子芯片的研发与落地 “保驾护航”。
.jpg)
量子芯片制造之所以被业内称作 “微观领域的精细雕琢艺术”，根源在于其独特的物理属性与严苛的工艺标准。传统半导体芯片以电子电荷作为信息传递的载体，而量子芯片则依靠量子比特的量子态（比如超导量子比特的能级状态）完成信息处理。这一本质差异意味着，哪怕是极其微小的环境干扰，都可能导致量子态出现坍塌，进而直接影响芯片的最终性能。
从材料角度来看，量子芯片的核心组件（例如超导量子比特）一般采用铝、铌等超导材料。这类材料只有在接近绝对零度（约 10-20 毫开尔文）的环境中，才能展现出超导特性，这对材料纯度和加工精度提出了近乎苛刻的要求。除此之外，量子芯片的布线设计、比特间耦合结构等版图设计细节，都会对量子相干性产生直接影响 —— 而退相干时间作为衡量量子芯片性能的关键指标，其时长长短往往取决于制造过程中每一个细微环节的把控质量。
对大多数企业和科研机构来说，搭建一套完整的量子芯片制造体系几乎是 “不可能完成的任务”：不仅需要投入数亿甚至数十亿元资金，购置超高真空镀膜机、电子束曝光系统等精密设备，还得组建一支由材料学、量子物理、微电子工程等多领域专家构成的技术团队。这样的高门槛，让许多怀揣创新想法的机构，在量子芯片研发的起点就不得不选择 “望而却步”。
.jpg)
量子芯片的制造是一个从设计到测试的完整闭环过程，每个环节都需要专业技术的支撑，缺一不可。
量子芯片的制造流程，始于芯片版图设计 —— 这一步直接决定了量子比特的排列方式、耦合强度以及控制线路的布局走向。和传统芯片的标准化设计不同，量子芯片的版图需要根据具体的量子算法需求、比特数量以及实际应用场景进行个性化定制。举个例子，用于量子化学模拟的芯片，与面向密码学领域的芯片，其版图结构可能存在天壤之别的差异。
在设计阶段，需要综合考量量子比特的频率匹配（避免出现串扰问题）、布线长度（减少信号传输过程中的损耗）等关键因素。对于缺乏设计经验的团队而言，专业的设计指导显得尤为重要 —— 只有将量子物理原理与微电子设计工具充分结合，才能让版图设计既满足量子特性的要求，又具备实际可制造性。

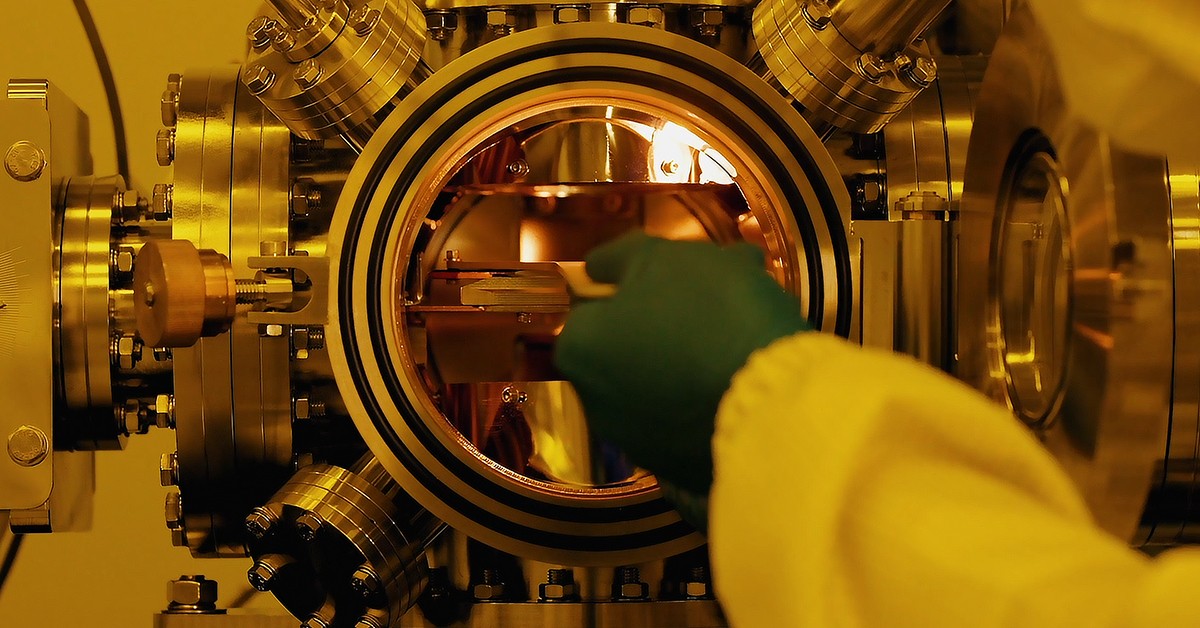

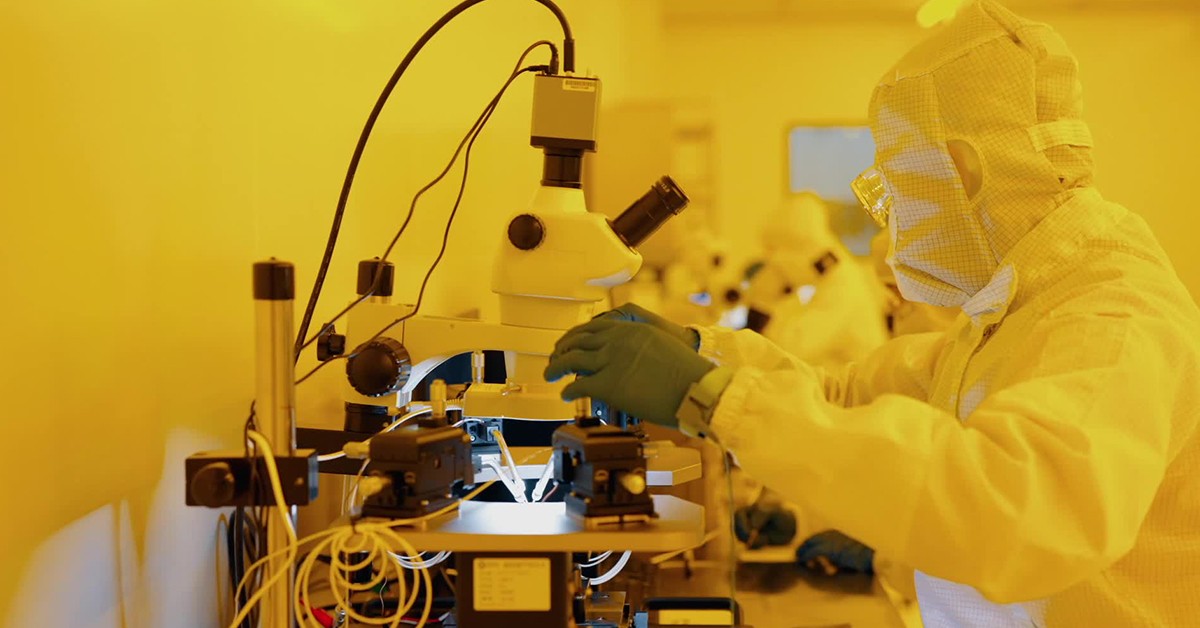

完成版图设计后，就进入了核心的代工制造环节。这一过程包含薄膜沉积、电子束曝光、刻蚀、清洗等数十道工序，每一步都必须在超洁净环境中进行。
-
薄膜沉积：在蓝宝石或硅基衬底上，精准沉积超导材料薄膜，薄膜厚度需控制在纳米级（通常为 50-200 纳米），误差必须小于 5%，否则会直接影响超导性能的稳定性；
-
电子束曝光：利用电子束在光刻胶上 “绘制” 出量子比特和布线的图案，线宽精度需达到 10 纳米以下，以此确保比特结构的准确性；
-

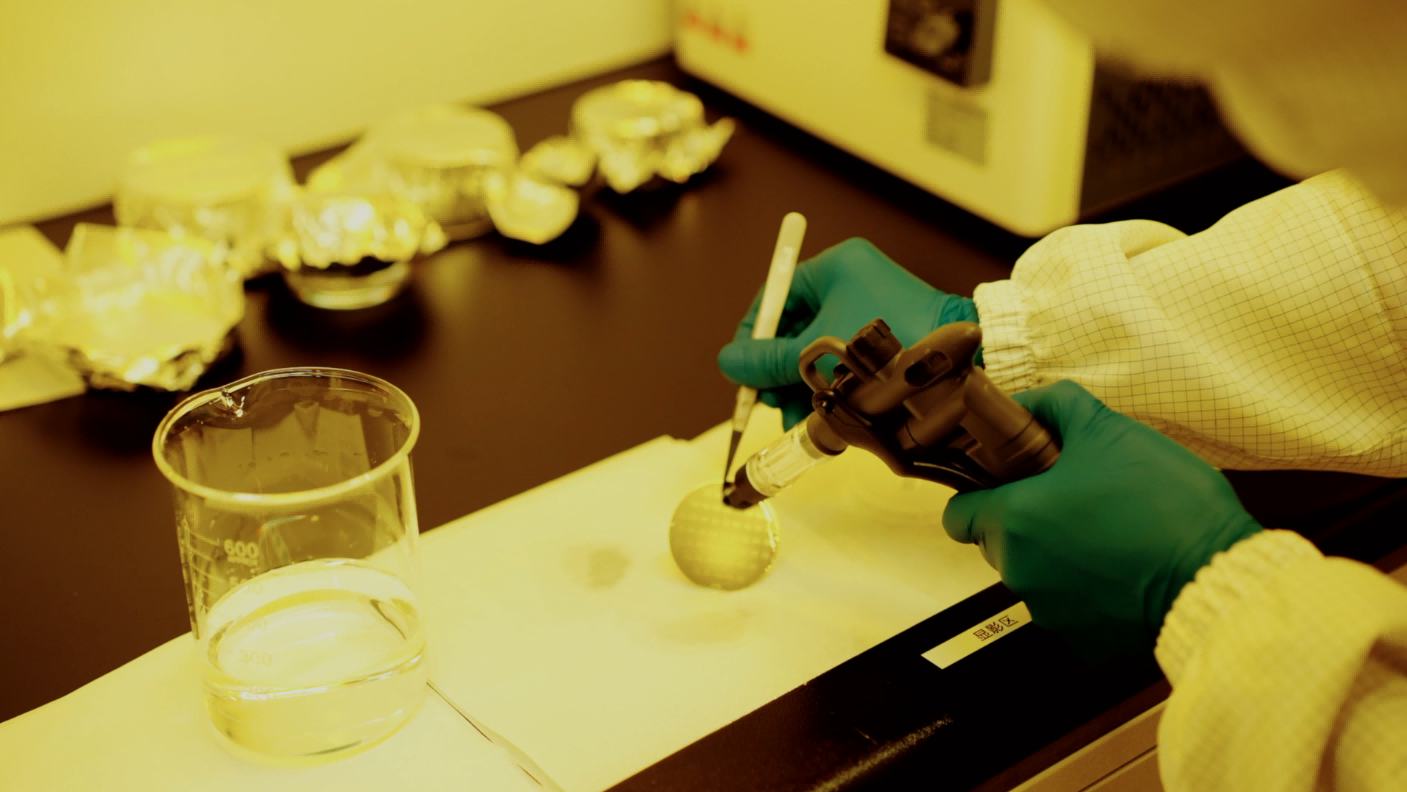

刻蚀与清洗：通过等离子体刻蚀技术，将设计好的图案转移到超导材料层，之后还需彻底清除残留的杂质 —— 任何微小的颗粒污染，都有可能成为量子比特的 “噪声源”，干扰芯片性能。
这些工序对设备精度和操作人员的经验依赖度极高，而专业的代工服务能够通过标准化的流程管控和优化后的工艺方案，将制造良率提升 30% 以上，大幅降低研发过程中的成本投入。.png)
量子芯片制造的最后一步，是通过专业测试来验证其性能表现。这不仅包括对基础参数的测量（如比特频率、退相干时间、操控保真度等），还需要通过运行定制化的量子算法，检验芯片在实际应用场景中的运行效果。
比如，测试退相干时间时，需要利用微波脉冲对量子比特进行操控，再通过高精度探测器记录量子态的演化过程；而标定比特频率，则需要结合频谱分析技术，确保每个比特的工作频率都处于设计的合理范围之内。专业的测试服务能够提供详尽的测试报告，帮助研发团队快速定位问题所在，进而优化后续的设计方案。
对于缺乏设备储备和技术积累的企业及科研机构来说，借助成熟的量子芯片代工及测试服务，无疑是降低研发门槛、加快技术落地速度的最优选择。以 SpinQ 量子芯片代工及测试服务为例，该服务整合了设计指导、代工制造与专业测试的全流程支持，为客户提供 “从创新想法到实体芯片” 的一站式解决方案。
服务团队会根据客户的实际应用需求（如量子计算、量子传感等不同领域），提供芯片版图的专业设计建议，涵盖比特数量、布局结构、耦合方式等关键参数的优化，确保设计方案既符合量子物理的基本原理，又具备实际可制造性。即便是没有量子芯片设计经验的团队，也能在专业指导下，完成符合自身需求的版图设计。
依托先进的制造设备和成熟的工艺体系，服务方能够将设计好的版图转化为实际的芯片。从材料的选择到每一道工序的参数控制，都经过了大量实验的验证，确保芯片的超导性能、量子相干性等核心指标能够达到设计标准。客户无需自行购置昂贵的设备，就能获得满足研发需求的量子芯片样品。
专业的超导测控中心会对芯片进行全方位的测试，不仅提供退相干时间、比特频率等关键性能参数的标定结果，还能根据客户的具体需求，运行定制化的量子算法，验证芯片的实际功能。测试报告将详细呈现芯片的各项指标数据，为后续的设计优化提供有力的数据支撑。
此外，完善的售前咨询和售后技术支持，能够帮助客户解决从需求沟通到芯片应用过程中的全流程问题，让研发团队可以将更多精力集中在核心算法的创新和应用场景的拓展上。
量子芯片制造既是当前行业面临的技术难题，也是蕴藏着巨大潜力的创新机遇。在这个需要多学科交叉融合、高额资金投入支撑的领域，专业的代工及测试服务正在成为连接创新想法与实际应用的重要桥梁。无论是初创企业、高校实验室，还是大型科技公司，都能通过这类服务降低研发门槛，加快量子芯片从设计到落地的进程。
随着量子计算技术的不断突破，量子芯片的制造工艺也将持续迭代升级。而借助专业服务的支持，更多机构将有机会参与到这场量子革命之中，共同推动量子计算在药物研发、材料科学、密码学等领域的应用落地 —— 未来，量子芯片的制造或许将不再是少数巨头的 “专属专利”，而会成为更多创新者探索微观世界、推动技术进步的有力工具。
