量子芯片的制造：从设计到落地的全流程解析

在量子计算飞速发展的今天，量子芯片作为核心硬件，其制造过程一直是行业关注的焦点。不同于传统半导体芯片，量子芯片的制造需要在极低温、超高真空等极端环境下进行，对工艺精度和技术门槛的要求远超想象。对于缺乏专业设备和技术积累的企业与研究机构而言，如何突破制造瓶颈？本文将深入解析量子芯片的制造全流程，并介绍专业服务如何助力量子芯片的研发落地。

量子芯片制造的核心挑战

量子芯片的制造之所以被称为 “微观世界的精密艺术”，源于其独特的物理特性和工艺要求。与传统芯片以电子电荷为信息载体不同，量子芯片依赖量子比特的量子态（如超导量子比特的能级状态）进行信息处理，这意味着任何微小的环境干扰都可能导致量子态坍塌，直接影响芯片性能。

从材料层面看，量子芯片的核心部件（如超导量子比特）通常采用铝、铌等超导材料，这些材料需要在接近绝对零度（约 10-20 毫开尔文）的环境下才能展现超导特性，这对材料纯度和加工精度提出了苛刻要求。此外，量子芯片的布线设计、比特间耦合结构等版图设计细节，都会直接影响量子相干性 —— 而退相干时间作为衡量量子芯片性能的核心指标，其长短往往取决于制造过程中的每一个细节。

对于多数企业和研究机构来说，搭建一套完整的量子芯片制造体系几乎难以实现：不仅需要投入数亿甚至数十亿元购置超高真空镀膜机、电子束曝光系统等精密设备，还需要组建由材料学、量子物理、微电子工程等多领域专家构成的技术团队。这种高门槛，让许多有创新想法的机构在量子芯片研发的第一步就望而却步。

量子芯片制造的全流程解析

量子芯片的制造是一个从设计到测试的闭环过程，每个环节都需要专业技术支撑，缺一不可。

1. 芯片版图设计：量子逻辑的 “蓝图绘制”

量子芯片的制造始于版图设计，这一步决定了量子比特的排列方式、耦合强度以及控制线路的布局。不同于传统芯片的标准化设计，量子芯片的版图需要根据具体的量子算法需求、比特数量和应用场景进行定制。例如，用于量子化学模拟的芯片与面向密码学的芯片，其版图结构可能存在显著差异。

在设计阶段，需要综合考虑量子比特的频率匹配（避免串扰）、布线长度（减少信号损耗）等因素。对于缺乏设计经验的团队，专业的设计指导至关重要 —— 通过结合量子物理原理和微电子设计工具，才能让版图设计既满足量子特性要求，又具备可制造性。

2. 芯片代工：微观世界的 “精密雕刻”

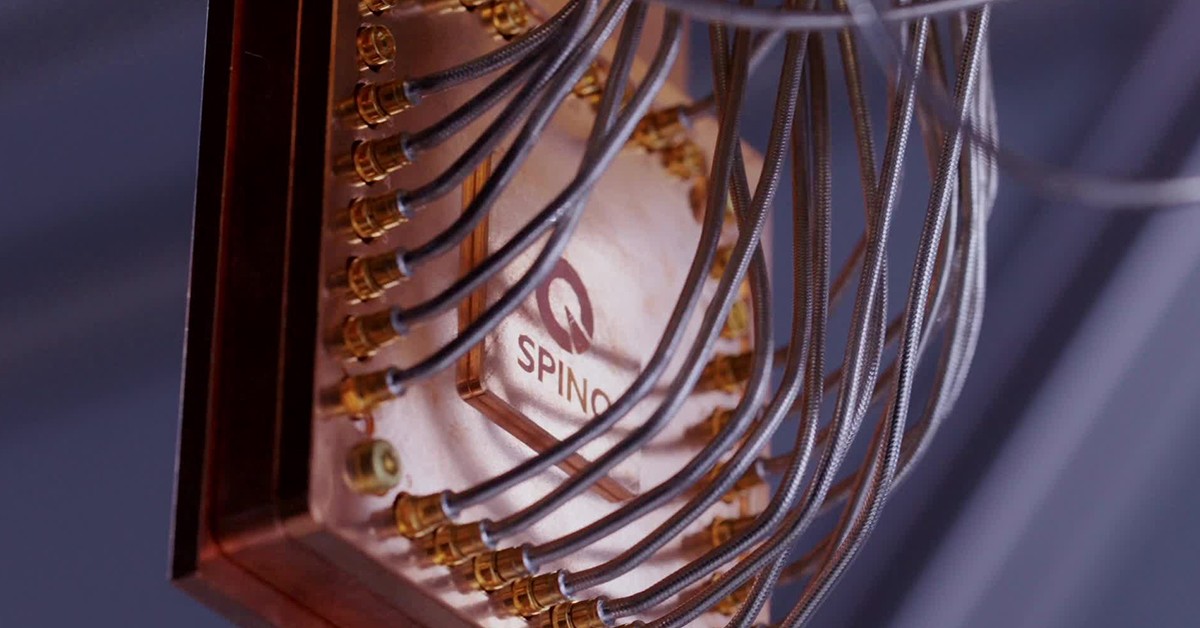

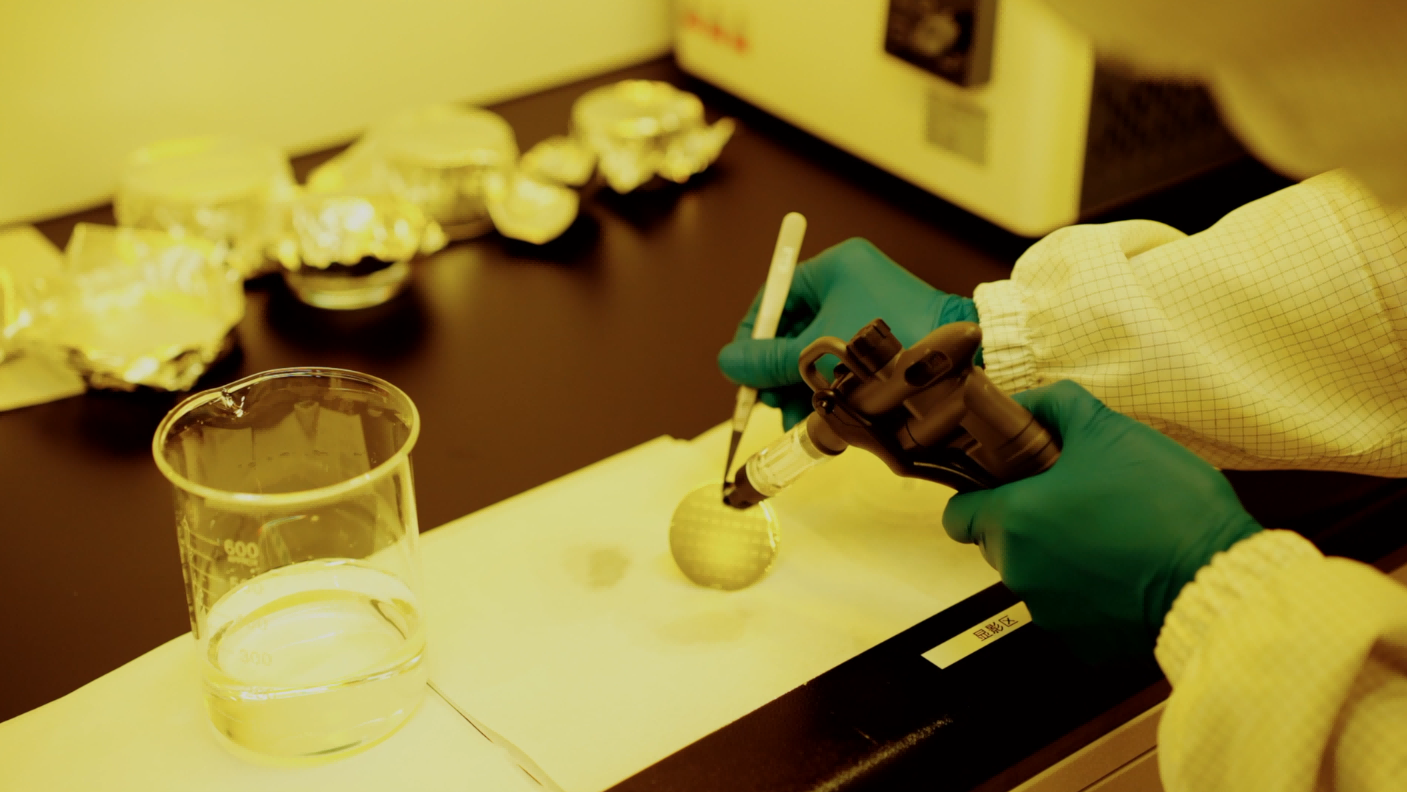

完成版图设计后，便进入核心的代工制造环节。这一过程包括薄膜沉积、电子束曝光、刻蚀、清洗等数十道工序，每一步都需要在超洁净环境中进行。

• 薄膜沉积：在蓝宝石或硅基衬底上精确沉积超导材料薄膜，厚度控制在纳米级（通常为 50-200 纳米），误差需小于 5%，否则会影响超导性能；

• 电子束曝光：利用电子束在光刻胶上 “绘制” 出量子比特和布线图案，线宽精度需达到 10 纳米以下，确保比特结构的准确性；

• 刻蚀与清洗：通过等离子体刻蚀将图案转移到超导材料层，并彻底清除残留杂质，任何微小的颗粒污染都可能成为量子比特的 “噪声源”。

这些工序对设备精度和操作经验的依赖极高，而专业的代工服务能够通过标准化流程和优化工艺，将制造良率提升 30% 以上，大幅降低研发成本。

3. 测试与标定：量子性能的 “全面体检”

量子芯片制造的最后一步，是通过专业测试验证其性能。这不仅包括基础参数的测量（如比特频率、退相干时间、操控保真度等），还需要通过运行定制化量子算法，检验芯片的实际运行效果。

例如，退相干时间的测试需要利用微波脉冲操控量子比特，并通过高精度探测器记录量子态的演化过程；而比特频率的标定则需结合频谱分析技术，确保每个比特的工作频率处于设计范围。专业的测试服务能提供详尽的测试报告，帮助研发团队快速定位问题、优化设计。

专业服务如何助力量子芯片研发？

对于缺乏设备和技术积累的企业与研究机构，借助成熟的量子芯片代工及测试服务，无疑是降低研发门槛、加速技术落地的最优解。以SpinQ 量子芯片代工及测试服务为例，其整合了设计指导、代工制造与专业测试的全流程服务，为客户提供 “从想法到芯片” 的一站式支持。

1. 设计指导：让创新想法落地

服务团队会根据客户的应用需求（如量子计算、量子传感等），提供芯片版图的专业设计建议，包括比特数量、布局结构、耦合方式等关键参数的优化，确保设计方案既符合量子物理原理，又具备可制造性。即使是没有量子芯片设计经验的团队，也能在指导下完成符合需求的版图设计。

2. 代工制造：标准化流程保障精度

依托先进的制造设备和成熟的工艺体系，服务方能够将设计版图转化为实际芯片。从材料选择到每一道工序的参数控制，都经过大量实验验证，确保芯片的超导性能、量子相干性等核心指标达到设计标准。客户无需购置昂贵设备，即可获得符合研发需求的量子芯片样品。

3. 全面测试：数据驱动优化迭代

专业的超导测控中心会对芯片进行全方位测试，不仅提供退相干时间、比特频率等关键性能参数的标定，还能根据客户需求运行定制化量子算法，验证芯片的实际功能。测试报告将详细呈现芯片的各项指标，为后续设计优化提供数据支撑。

此外，完善的售前咨询和售后技术支持，能帮助客户解决从需求沟通到芯片应用的全流程问题，让研发团队更专注于核心算法和应用场景的创新。

结语：让量子芯片研发更高效

量子芯片的制造既是技术难题，也是创新机遇。在这个需要多学科交叉、高投入支撑的领域，专业的代工及测试服务正在成为连接创新想法与实际应用的桥梁。无论是初创企业、高校实验室还是大型科技公司，都能通过这类服务降低研发门槛，加速量子芯片从设计到落地的过程。

随着量子计算技术的不断突破，量子芯片的制造工艺也将持续迭代。而借助专业服务，更多机构将有机会参与到这场量子革命中，共同推动量子计算在药物研发、材料科学、密码学等领域的应用落地 —— 未来，量子芯片的制造或许不再是少数巨头的 “专利”，而将成为更多创新者探索微观世界的工具。
