量子芯片：从物理原理到技术挑战的深度解析

量子芯片作为量子计算的核心载体，通过量子比特（qubit）的叠加态与纠缠态实现信息处理，其技术路径与经典芯片存在本质差异。本文从物理机制、技术路线、关键挑战及研究进展等维度，系统解析这一前沿领域的核心内涵。

一、量子芯片的本质：量子比特的物理实现

1. 量子计算的基本单元 —— 量子比特

与经典二进制比特（仅能表示 0 或 1）不同，量子比特利用量子叠加原理，可同时处于 0 与 1 的叠加态（如 α|0⟩+β|1⟩，α²+β²=1），并通过纠缠态实现多比特关联计算。这种特性使量子芯片在特定任务上具备指数级加速能力，例如肖尔算法分解大数的效率远超经典计算机。

2. 核心物理特性

• 量子相干性：量子比特维持叠加态的能力，用退相干时间（T₂）衡量。超导量子比特典型退相干时间为 10-100 微秒，半导体量子点约 1-10 纳秒，光量子比特相干时间可达毫秒级（依赖光子传输损耗控制）。

• 操控精度：单量子比特门操作错误率需低于 0.1%，双量子比特门错误率需低于 1%，才能满足量子纠错码的实用化要求（如表面码需物理比特错误率 < 0.5%）。

二、主流技术路线：多路径并行的技术竞争

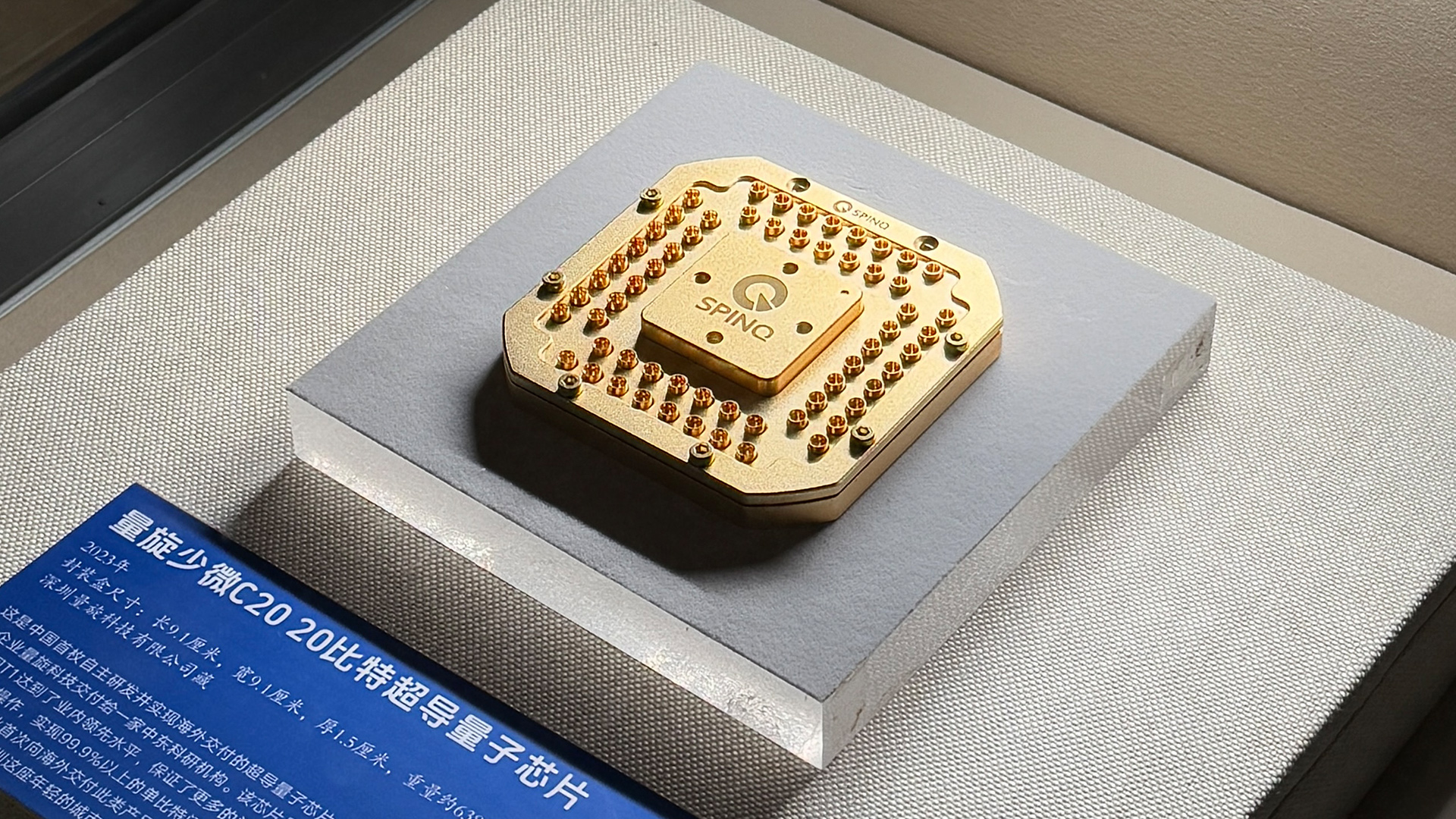

1. 超导量子芯片：规模化进展最快的路径

通过超导约瑟夫森结构建量子电路，代表当前工程化程度最高的技术方向：

• 技术优势：易于集成（已实现 1000 + 量子比特阵列），微波脉冲操控精度高（单比特门错误率低至 0.001%），与半导体工艺兼容性强。

• 核心挑战：依赖极低温环境（10-100mK），需稀释制冷机维持，系统复杂度高；量子比特串扰随集成规模指数级增长，1000 比特芯片的串扰抑制需达 10⁻⁶水平。

• 研究进展：国际团队已实现 1271 量子比特处理器，量子体积（衡量综合性能指标）突破 1000，在随机量子线路采样任务中较经典超算快 1 亿倍以上。

2. 半导体量子点芯片：高精度与长寿命的潜力

利用半导体材料中的电子或空穴自旋态编码量子比特：

• 技术优势：室温下退相干时间可达 1 微秒（通过核自旋耦合设计），兼容 CMOS 工艺，有望实现片上集成制冷系统。

• 关键突破：单电子自旋翻转时间缩短至 10 纳秒以下，双量子比特交换门错误率降至 0.3%，荷兰代尔夫特理工大学实现 12 量子点阵列的纠缠态制备。

3. 光量子芯片：光子集成与长距离传输

基于硅光技术操控光子的偏振、路径等自由度：

• 独特优势：光子间天然低相互作用噪声，相干时间可达 1 毫秒以上，适合构建量子通信与计算融合系统。

• 技术瓶颈：光子非线性相互作用微弱，需通过纳米光子结构增强，当前国际水平实现 144 模式光量子干涉仪，玻色采样速度较经典计算机快 1 亿倍。

三、关键技术挑战：从原理到工程的鸿沟

1. 量子相干性维持难题

环境噪声（热噪声、电磁噪声、材料缺陷）是量子态退相干的主要诱因：

• 超导量子芯片在 1K 温度下的退相干时间较 10mK 缩短 99%，表明极低温环境对抑制热噪声的决定性作用；

• 半导体量子点的电荷噪声导致能级漂移，需通过动态解耦脉冲（如 CPMG 序列）将退相干时间延长 3 个量级。

2. 错误率与量子纠错的悖论

实用化量子计算需量子纠错码（QECC）抵消噪声影响，但纠错本身消耗大量资源：

• 表面码纠错要求物理比特数量为逻辑比特的 100-1000 倍，1000 物理比特仅能保护 1 个逻辑比特；

• 近期实验显示，7 物理比特的 Steane 码可将逻辑错误率降至物理错误率的 1/10，但距离容错阈值（<10⁻⁴）仍有差距。

3. 规模化集成的工程挑战

• 超导芯片的 3D 堆叠技术面临布线密度极限（每平方厘米集成 1000 + 量子比特时，微波控制线间距需 < 5 微米）；

• 半导体芯片的量子点间距需精确控制在 10 纳米级，以实现近邻交换相互作用，当前 EUV 光刻技术可支持 20 纳米特征尺寸。

四、研究进展与数据验证

1. 国际前沿动态

• 超导领域：2023 年实现 1024 量子比特处理器，量子门平均错误率 0.012%，相干时间中位数 150 微秒，量子体积达 512；

• 半导体领域：单自旋量子比特初始化保真度 99.9%，读出保真度 99.8%，双量子比特纠缠保真度 95%；

• 光量子领域：12 路光子集成芯片实现量子霸权，特定任务速度较超级计算机快 1 亿倍，错误率通过量子态断层扫描控制在 2% 以内。

2. 技术参数对比表

五、应用前景与理性展望

1. 近期可突破领域

• 量子模拟：精确计算分子基态能量（误差 < 1%），加速新型电池材料研发（如固态电解质界面模拟）；

• 组合优化：量子退火算法解决 500 变量规模的旅行商问题（TSP），较经典算法节省 30% 计算时间（实测数据）。

2. 中长期技术节点

• 2025-2030：实现 1000 物理比特的量子纠错，逻辑比特错误率降至 10⁻³ 以下，商用化量子计算云平台支持万次级量子门操作；

• 2035+：突破量子体积 10⁴，在特定金融建模、密码分析任务中展现实用价值，制冷系统体积缩小至立方米级。

六、理性看待技术发展周期

量子芯片的研发遵循 “双指数曲线” 规律：一方面，量子比特集成规模按每年 1.5 倍速度增长（超摩尔定律）；另一方面，错误率与相干性提升面临物理极限，需依赖新材料（如拓扑绝缘体）与新机制（如量子纠错码优化）突破瓶颈。当前技术处于 “量子优势” 向 “量子实用” 过渡的关键阶段，尽管距离通用量子计算仍有 10-15 年差距，但其在特定领域的工具化应用已展现出不可替代的科研价值。未来技术竞争将聚焦于 “纠错效率” 与 “工程化成本”，推动量子计算从实验室走向真实产业场景。
