量子超导芯片：引领计算革命的独特力量

在芯片技术日新月异的今天，不同类型的芯片在各自的领域发挥着重要作用。而量子超导芯片作为其中的后起之秀，正以其独特的性能和巨大的潜力吸引着全球的目光。接下来，我们将从量子超导芯片与其他芯片的区别对比、不同芯片的应用、超导芯片的突破等方面进行探讨，并为您介绍量旋科技的少微超导量子芯片，看看它为何能成为您的理想之选。

一、量子超导芯片与其他芯片的区别

（一）工作原理差异

传统的经典芯片，无论是 CPU、GPU 还是 ASIC 芯片，其工作原理都基于经典物理学，通过半导体晶体管的开关状态来表示 0 和 1，进行二进制运算。它们的信息处理是确定性的，遵循着经典的逻辑规则。

而量子超导芯片则完全不同，它的核心是量子比特，基于量子力学原理工作。量子比特利用超导约瑟夫森结的宏观量子效应，本质上是一个非线性 LC 谐振电路，也被形象地称为 “人造原子”。它最低的两个非线性能级可作为量子计算的 | 0 > 态和 | 1 > 态，并且量子比特能够处于叠加态和纠缠态，这使得量子超导芯片具备了并行计算的强大能力。

（二）性能特点不同

经典芯片的性能提升主要依靠制程工艺的进步，不断缩小晶体管尺寸，增加集成度，从而提高运算速度和处理能力。但受限于经典物理规律，其计算能力的增长是线性的，在面对大规模复杂问题时往往力不从心。

量子超导芯片则凭借量子叠加和量子纠缠等特性，在处理特定问题时展现出指数级的加速潜力。例如在大数分解、数据库搜索等问题上，量子超导芯片的计算效率远超经典芯片。同时，像量旋科技的少微超导量子芯片，还具有高 Qi 值、长比特寿命、高稳定性等特点，量子比特能在更长时间保持量子态，进行更多计算操作，大大提高了量子计算的可靠性和准确性。

（三）工作环境要求

经典芯片通常在常温环境下就能稳定工作，对环境的要求相对较低，这也是它们能够广泛应用于各类电子设备的重要原因之一。

而量子超导芯片对工作环境有着极为严苛的要求。以少微超导量子芯片为例，它需要在 20mK 的极低温温区环境下工作，这需要高精度的低温制冷设备来维持。这样的低温环境是为了减少热噪声对量子比特的干扰，保证其量子特性的稳定。

二、不同芯片的应用领域

（一）经典芯片的应用

经典芯片的应用已经渗透到我们生活的方方面面。CPU 作为计算机的核心，负责执行各种指令，是电脑、服务器等设备的 “大脑”；GPU 在图形处理、游戏渲染、人工智能训练等领域发挥着重要作用，能高效地进行并行数据处理；ASIC 芯片则具有专用性强、功耗低的特点，广泛应用于智能手机、物联网设备、数字货币挖矿等场景。

（二）量子超导芯片的应用

量子超导芯片虽然目前还处于发展阶段，但已经展现出在多个领域的应用潜力。

从基础研究来看，2 比特 / 5 比特的量子处理单元（QPU）可用于量子计算验证性工作，如基础量子计算研究、量子计算概念验证、低温系统验证等场景。这为科研人员探索量子世界的奥秘提供了有力的工具。

而 10 比特 / 20 比特的 QPU 计算能力更强，可应用于更广泛、更复杂的科研领域及特定的商业和研究应用领域。在量子化学领域，它能模拟分子的结构和化学反应，助力新药物的研发；在材料学量子模拟方面，可帮助科学家设计出具有特定性能的新材料；在金融科技领域，能用于复杂的金融建模和风险分析等。

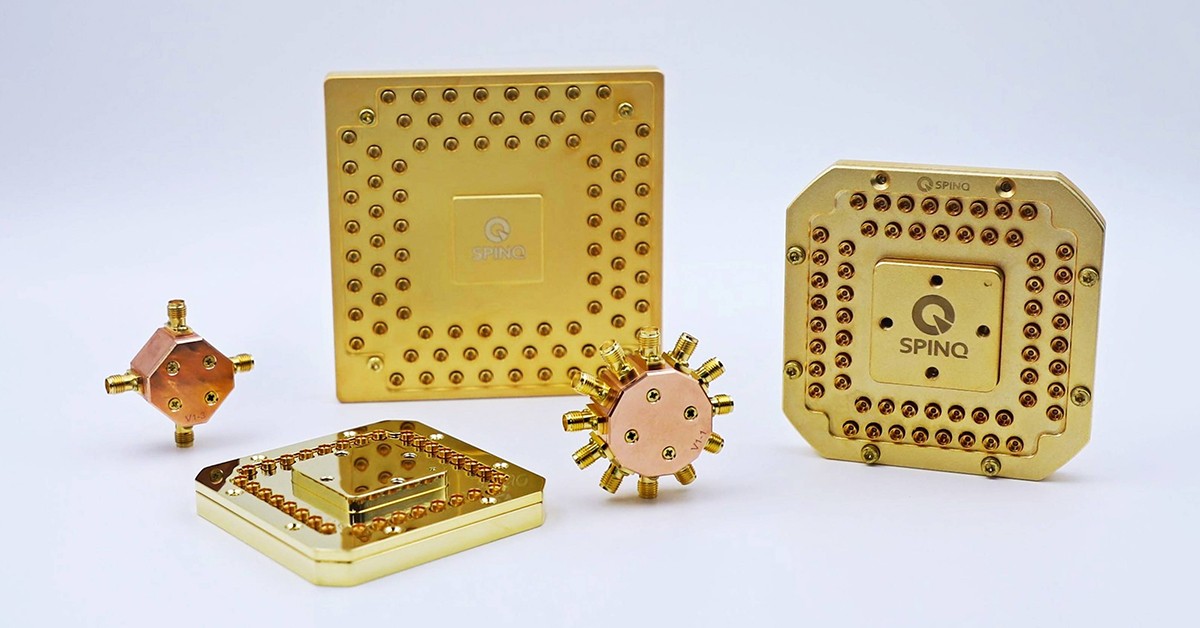

量旋科技的少微超导量子芯片有 C2/C5/C10/C20 等不同系列，比特数目分别为 2、5、10、20，能满足不同应用场景和预算的需求，让各个领域的用户都能找到适合自己的产品。

三、超导芯片的突破

（一）技术性能的突破

在超导芯片的发展过程中，技术性能不断取得突破。量旋科技通过标准化的量子芯片设计仿真、制造和封装测试等流程，实现了高性能超导量子芯片的量产，其退相干时间 T1 可达 100 微秒以上。退相干时间的延长，意味着量子比特能更稳定地保持量子态，为更复杂的计算操作提供了可能。

同时，在量子比特的控制方面也有了显著进步。用户可通过每个量子比特上独立的专用控制线路实现对全部量子比特的高精度控制，配合量子测控系统和专业低温解决方案，能实现高保真度量子逻辑门操作，单比特门保真度可达 99.9% 以上，双比特门保真度可达 99% 以上，这为量子计算的准确性提供了坚实保障。

（二）生产与封装的突破

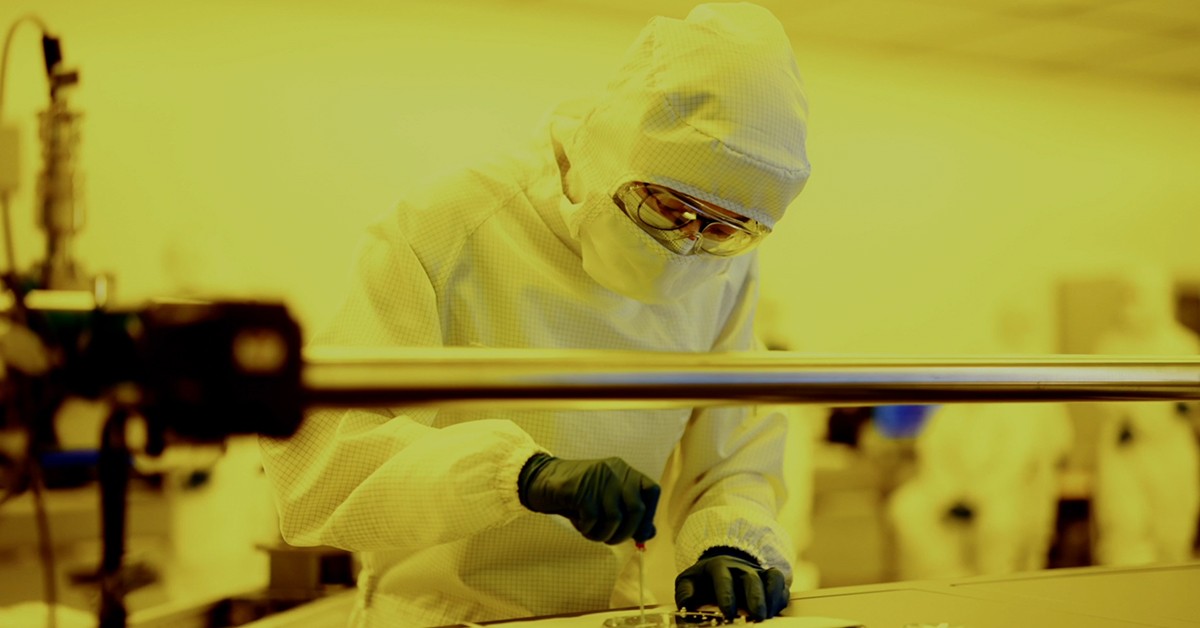

量旋科技自主投资建设了专用量子芯片生产线，能够独立控制产品品质和工艺流程，避免了交叉污染的风险，更好地保证了产品的质量和稳定性。这在量子芯片的生产领域是一项重要的突破，为超导量子芯片的规模化生产奠定了基础。

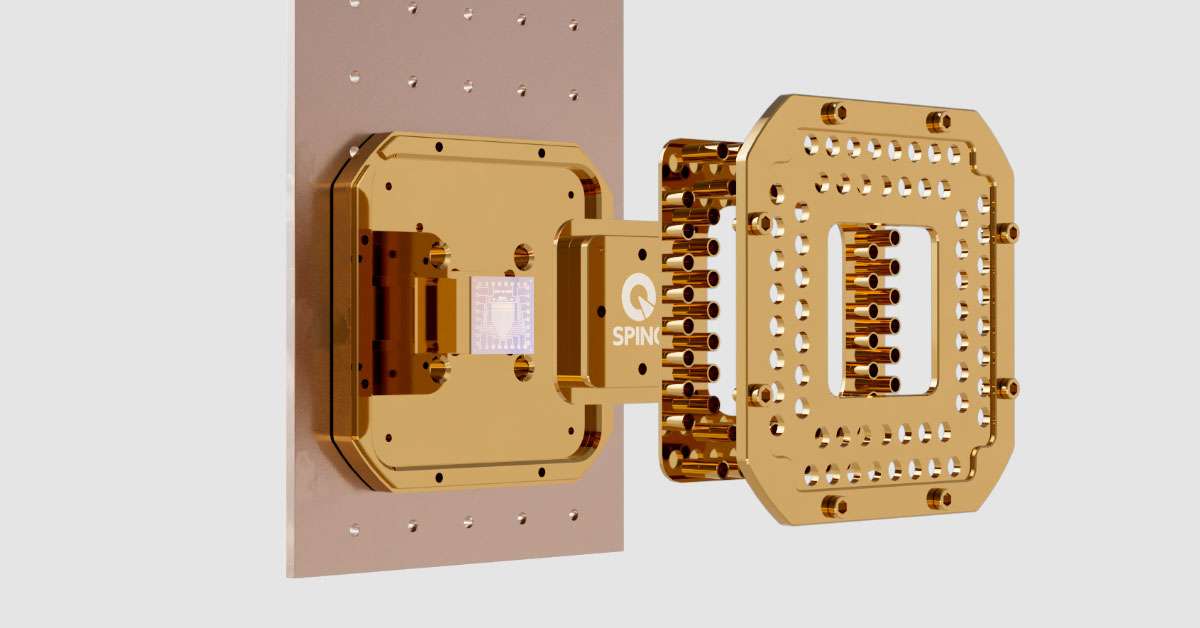

在封装方面，少微超导量子芯片使用自研封装模块完整封装，无需额外操作，可直接在各类型实验环境中安装应用，具有高度灵活性和良好热接触性能，大大降低了用户的使用门槛。

四、量旋少微超导量子芯片 —— 您的明智之选

（一）卓越的产品性能

少微超导量子芯片采用 1 维链或 2 维链拓扑结构设计，耦合强度在 10-20MHz，耦合类型为电容耦合，比特最大频率 4.0-6.0GHz，读出腔频率 6.0-8.0GHz，退相干时间（T1）20-102μs，各项性能参数均处于行业领先水平，能为您的量子计算工作提供强大支持。

（二）多样化的服务支持

量旋科技不仅提供高质量的超导量子芯片产品，还提供各种专业服务，如产品定制服务、代工、代设计服务、系统方案定制指导、专业安装和培训、快速响应的技术支持等。每枚超导量子芯片产品都包含完整出厂测试报告，包括芯片产品的基本性能指标参数的测试结果（谐振腔频率、比特频率、退相干时间等），充分保证了芯片产品的可靠性。

无论您是从事基础量子计算研究的科研人员，还是需要在量子化学、材料学、金融科技等领域进行探索的企业或机构，量旋科技的少微超导量子芯片都能满足您的需求。选择少微超导量子芯片，让您在量子计算的浪潮中抢占先机，开启高效、精准的量子计算之旅。现在就行动起来，感受量子科技的魅力吧！
