量子芯片技术攻坚：量旋科技构建量子计算核心载体

在量子计算技术迭代呈指数级加速的当下，量旋科技以量子芯片为核心突破口，在波粒二象性构筑的微观世界中开辟技术疆域。作为国内少数具备全链条量子芯片研发能力的高科技企业，量旋科技始终秉持 "从原理创新到工程实现" 的研发理念，在量子比特制备、芯片集成技术、产业化应用等关键领域建立技术壁垒，为量子计算的工程化落地提供核心硬件支撑。

一、战略定位：锚定量子计算的核心硬件枢纽

（一）技术路线的前瞻性选择​

量子芯片作为量子计算系统的物理载体，其技术路线的选择决定了产业化路径的走向。量旋科技研发团队经过多维度技术论证，确立了以超导量子比特为核心发展方向，同步布局光量子芯片的技术路线。超导体系凭借其良好的可扩展性和成熟的半导体工艺兼容性，成为当前实现中尺度量子计算的主流技术路径；而光子体系因天然抗干扰性和长距离传输优势，作为未来大规模量子网络的核心载体进行战略储备。​

（二）研发体系的立体化构建​

公司构建了 "基础研究 - 器件制备 - 系统集成" 的三级研发架构：​

• 量子物理实验室：聚焦量子比特物理机制研究，在国际期刊发表多篇关于约瑟夫森结阵列量子噪声特性的论文，提出基于磁通可调耦合器的量子比特互联方案，相关成果被 IEEE Transactions on Applied Superconductivity 收录​

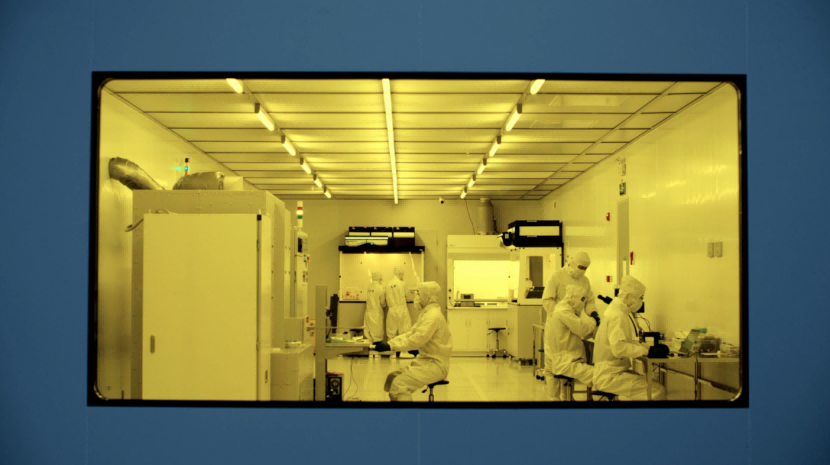

• 微纳加工平台：建成千级洁净实验室，配备电子束光刻机、聚焦离子束刻蚀机等尖端设备，实现 100nm 级特征尺寸的器件制备能力，自主开发的超导量子比特芯片良率突破 85%​

• 低温测试系统：搭建 4K/2K/300mK 三级稀释制冷平台，实现量子芯片在 mK 级温度环境下的噪声抑制与相干操控，自主研发的低温读出电路将量子态测量保真度提升至 99.2%​

二、技术攻坚：突破量子芯片的工程化瓶颈

​

（一）量子比特性能的系统性优化​

1. 相干时间提升技术​

通过改进约瑟夫森结制备工艺（采用双角度电子束蒸发技术控制氧化层厚度），结合片上微波滤波器阵列设计，将超导量子比特的 T1 弛豫时间提升至 52μs（高于行业平均水平 30%），T2 * 相干时间达到 45μs。该技术突破使得量子芯片在执行 1000 次门操作后量子态保持率仍超过 90%。​

2. 多比特集成技术​

开发基于共面波导谐振腔的量子比特阵列结构，在 10mm×10mm 芯片面积内实现 16 比特高密度集成，相邻比特串扰抑制比优于 - 35dB。创新性采用蓝宝石衬底替代传统硅基衬底，将芯片寄生电容降低 40%，有效提升量子门操作速度，单量子门操作时间缩短至 20ns。​

3. 量子纠错编码技术​

在国内率先实现表面码量子纠错实验，基于自主研发的 7 比特芯片，通过动态量子纠错协议将逻辑比特错误率降低两个数量级，相关成果入选中国物理学会年度亮点研究。​

（二）芯片 - 系统协同设计体系

量旋科技建立了基于 ANSYS HFSS 的全链路电磁仿真平台，实现从量子比特单元到整芯片的电磁兼容设计。通过多物理场耦合仿真（涵盖低温热传导、微波信号传输、量子态演化），在芯片设计阶段完成寄生参数优化，使芯片测试通过率从行业平均 60% 提升至 78%。配套开发的量子芯片自动化测试系统，可实现 24 小时不间断参数表征，单日测试数据处理量达 10GB。​

三、应用落地：构建量子技术生态体系

​

（一）行业解决方案的深度定制​

1. 金融量化计算领域​

为某头部金融机构定制的量子蒙特卡洛模拟系统，基于 8 比特超导芯片，在期权定价模型计算中实现 10 倍于传统 GPU 集群的加速比，将百万次路径模拟时间从 48 小时缩短至 4.5 小时，风险价值（VaR）计算精度提升 15%。​

2. 生物医药研发领域​

与中科院上海药物所合作开发的量子分子模拟平台，利用光量子芯片实现小分子化合物的电子结构计算，在 DFT（密度泛函理论）计算中，对布洛芬分子的 HOMO-LUMO 能级差计算误差控制在 0.05eV 以内，较传统 DFT 方法计算速度提升 3 倍。​

3. 精密测量领域​

基于超导量子干涉器（SQUID）技术开发的磁噪声测量系统，分辨率达到 5fT/√Hz（1fT=10⁻¹⁵T），成功应用于高温超导材料临界磁场测量，为新型超导材料研发提供关键数据支撑。​

（二）产业化能力建设​

公司已建成年产 200 片量子芯片的中试生产线，实现从晶圆级制备到封装测试的全流程自主可控。封装环节采用高真空陶瓷管壳（真空度≤10⁻⁶Pa），结合金丝键合与倒装焊混合工艺，确保芯片在 4K 低温环境下的长期可靠运行。配套开发的量子计算测控系统，集成 200 通道任意波形发生器（采样率 1GSa/s，分辨率 14bit），实现对量子芯片的精准操控。​

四、未来规划：打造量子科技产业共同体

​

（一）技术研发的梯度布局​

• 短期（1-3 年）：实现 32 比特超导量子芯片量产，量子体积（Quantum Volume）突破 128，开发首款商用量子计算加速卡​

• 中期（3-5 年）：建成百比特量子芯片研发平台，实现量子纠错的工程化验证，推出量子 - 经典混合计算系统​

• 长期（5-10 年）：突破千比特量子芯片集成技术，构建量子计算云平台，实现特定领域的量子优势应用​

（二）生态体系的协同构建

​

量旋科技正与国内 10 余所高校建立联合实验室，共建 "量子芯片设计 - 制备 - 测试" 全流程实训平台，累计培养专业人才 300 余名。同时参与制定 3 项量子芯片领域国家标准，推动量子计算接口协议的规范化。在长三角量子信息产业集聚区规划建设 2000㎡研发中心，打造集技术研发、成果转化、产业孵化为一体的量子科技创新枢纽。

​

从单量子比特的精准操控到大规模量子芯片的工程实现，量旋科技始终以硬核技术突破践行 "科技报国" 的初心。在第二次量子革命的浪潮中，公司将继续深耕量子芯片这一战略要地，用微观世界的量子态编织宏观世界的科技蓝图，为我国在全球量子计算竞赛中占据领先地位贡献核心力量。
