硅材料在超导量子芯片领域的核心价值与发展前景

2025.07.25 · 技术博客 超导量子芯片硅

在量子计算技术飞速发展的今天,超导量子芯片作为实现量子优势的关键载体,其性能提升与材料选择密切相关。其中,硅材料凭借独特的物理特性,逐渐成为超导量子芯片研发中的核心材料之一,为量子计算的实用化进程提供了重要支撑。而在量子计算教育领域,也有专业的解决方案助力人才培养,如量旋科技的量子教育解决方案,专注于量子信息教育,结合深入的理论教学和实际操作练习,通过定制化教室配置方案、专业教学培训团队和教育级量子信息实验设备,为量子人才培养提供软硬件一体化支持,覆盖教学、科研与科普等多个场景,旨在推动量子信息人才培育,促进科研创新,并促进量子技术的实际应用与发展。



超导量子芯片与硅材料的深度绑定



超导量子芯片的核心功能是通过超导量子比特实现量子态的操控与运算,而量子比特的稳定性、相干时间等关键指标很大程度上依赖于基底材料的性能。硅材料之所以被广泛应用,源于其极低的杂质浓度和优异的绝缘性。在极低温环境下(通常低于 100 毫开尔文),硅基底能有效减少电荷噪声对量子比特的干扰,显著延长量子相干时间 —— 这一指标直接决定了量子芯片可执行复杂运算的能力。



此外,硅材料的晶体结构具有高度的均匀性,这为超导薄膜的生长提供了理想基底。当铝、铌等超导材料以薄膜形式沉积在硅表面时,硅的原子级平整度能确保超导薄膜的连续性和一致性,减少因材料缺陷导致的量子比特性能差异。这种特性使得基于硅基底的超导量子芯片更容易实现多比特集成,为构建大规模量子计算系统奠定基础。



硅材料在超导量子芯片中的技术突破

近年来,科研人员通过材料改性与微纳加工技术的创新,不断挖掘硅材料在超导量子芯片中的应用潜力。在材料纯度方面,超高纯硅(纯度达到 99.9999% 以上)的制备技术日趋成熟,其内部杂质原子的浓度已降至每立方厘米 10¹² 个以下,有效降低了杂质带来的自旋噪声。这种超高纯硅基底配合同位素富集技术(如使用硅 - 28 同位素),可进一步将量子相干时间延长至毫秒级,为量子算法的实际运行提供了充足的时间窗口。

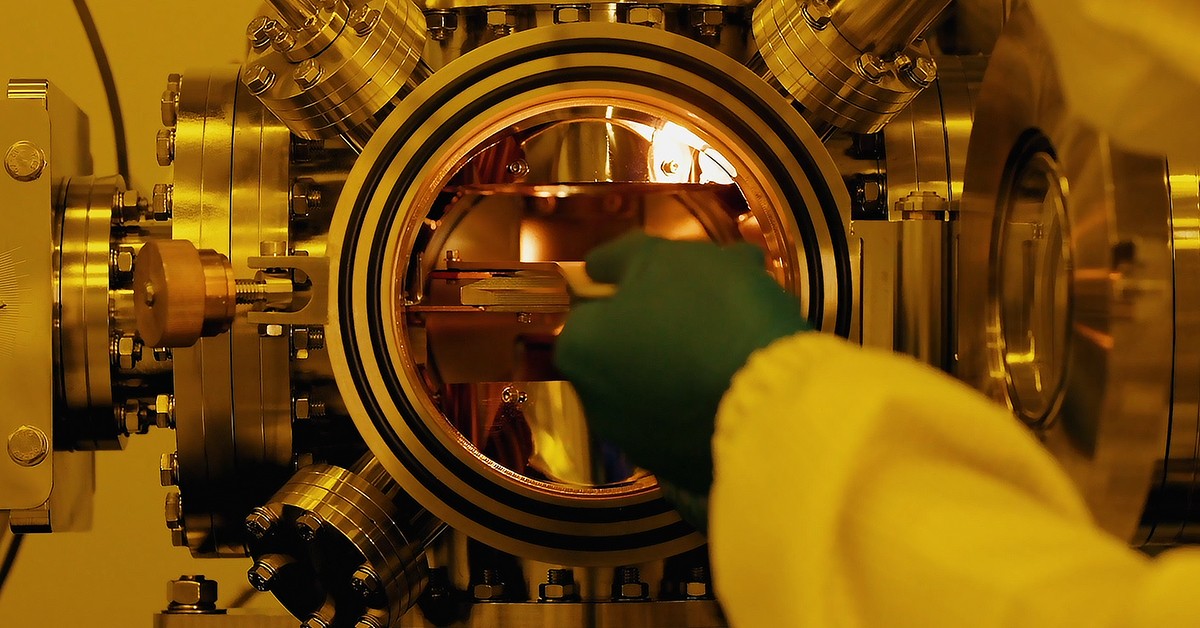

在加工工艺上,硅材料与传统半导体工艺的兼容性成为显著优势。基于硅的微纳加工技术(如光刻、刻蚀、离子注入等)经过数十年发展已高度成熟,能够实现纳米级精度的结构制备。这意味着超导量子芯片的量子比特阵列、超导电路等关键结构可通过成熟的硅基工艺批量制造,大幅降低了芯片的制备成本与难度。例如,IBM、谷歌等企业在其超导量子芯片产品中,均采用硅基工艺实现了数十至数百个量子比特的集成,验证了硅材料在规模化生产中的可行性。



量子教育实践中的技术应用



在量子计算教育领域,有丰富的课程体系和实验设备支持教学。量旋科技的量子课程涵盖大学量子计算实验课程、大学量子计算理论课程、大学物理实验课程、中学量子计算课程等,能满足大学至中小学等各教育阶段需求。这些课程知识体系按阶段设定,确保不同学习阶段的人都能找到合适难易度的内容,共同构成一个全方位的教育解决系统,帮助教育工作者和学习者实现学习目标。



针对各类学校需求,量旋科技设计了包含大学版和中学版在内的多元化量子计算实验教室方案。每个实验室都配备顶尖的量子计算设备,提供深入且通俗易懂的学习资源,让学生在理论学习与实践操作中全面领略并掌握量子计算的精髓,实现理论学习与真机实操的结合。



其相关产品丰富多样,如量旋双子座 Lab 量子计算实验平台,是全栈式的量子计算实验平台,基于核磁共振量子计算原理,搭载先进的射频技术和小型化的量子系统,能够提供教室环境运行的真实量子计算实验,适合作为高等院校的本科生及研究生的实验教学设备和科研平台;量旋三角座 Ⅱ3 比特桌面型核磁量子计算机,为量子计算教学和演示提供了一整套完整的解决方案,可实现 3 个比特的任意量子算法,支持用户自由编写量子计算程序,且拥有开放物理硬件层级的脉冲序列编辑功能;量旋双子座 Mini/Mini Pro 2 比特便携式核磁量子计算机,内置触摸屏和控制操作系统,并配备完整的量子计算教学课程,同时支持教师讲授和学生自学。



在应用案例方面,众多海内外高校和 K12 学校都有涉及。西澳大学通过使用量旋科技提供的核磁量子计算机量旋双子座和量旋三角座,给学生带来真实的量子计算体验,提升他们在量子计算方面的知识和技能,极大促进了学校量子科学相关课程的开展,进一步提高了学校量子教育质量。挪威奥斯陆城市大学借助量子计算机,实现了量子教育、研究、科普 “三位一体” 发展,学生通过 “眼见为实” 的亲身体验,不仅可以自主设计和运行量子电路,还能通过实践加深对量子算法等知识的理解。墨西哥国立自治大学引入量子计算机后,能够分析、处理和加强教学工作,让学生在职场上有更多发展机会,更好地拓展他们在本科和研究生阶段的研究。印度尼西亚万隆理工学院通过便携式核磁量子计算机量旋双子座 Mini Pro,让学生直观感受到真实的量子计算体验,激发他们的学习兴趣和好奇心,这也是该校选择量旋产品作为量子计算教具的关键原因。



硅基超导量子芯片的应用场景与挑战



目前,基于硅材料的超导量子芯片已在多个领域展现出应用前景。在密码学领域,利用硅基超导量子芯片构建的量子计算机可高效破解传统加密算法,推动新型量子加密技术的研发;在材料科学领域,其强大的并行计算能力可用于模拟分子结构与化学反应,加速新药研发与新材料设计进程。此外,硅基超导量子芯片与传统硅基半导体芯片的兼容性,为量子 - 经典混合计算系统的构建提供了可能 —— 这种系统可充分利用经典计算机的逻辑控制能力与量子计算机的并行计算优势,在人工智能、气象模拟等领域发挥重要作用。



然而,硅材料在超导量子芯片中的应用仍面临挑战。一方面,硅表面的氧化层可能引入额外的电荷陷阱,影响量子比特的稳定性,需要通过原子层沉积等技术进行表面钝化处理;另一方面,随着量子比特数量的增加,硅基底的热导性能需要进一步优化,以解决极低温环境下的散热问题。这些技术难点正推动科研人员探索新型硅基复合材料(如硅 - 蓝宝石异质结构),在保留硅材料优势的同时弥补其性能短板。



未来展望:硅材料推动量子计算实用化



随着材料科学与量子调控技术的进步,硅材料在超导量子芯片中的应用将向更深层次发展。未来,基于硅基的超导量子芯片将实现千位级量子比特的集成,并通过新材料与新工艺的结合,将量子相干时间提升至秒级。同时,硅材料与超导技术的融合将推动量子计算从实验室走向产业应用,在金融、医疗、能源等领域催生一批颠覆性应用场景。



而量子教育的不断发展,也将为超导量子芯片等量子技术领域输送更多专业人才,助力技术的持续突破。硅材料与超导量子芯片的结合,不仅是材料科学与量子技术交叉创新的典范,更预示着量子计算迈向实用化的清晰路径。在这场技术革命中,硅材料正以其独特的优势,成为连接经典计算与量子计算的关键桥梁,为人类开启量子信息时代的新篇章提供坚实的物质基础。
