超导量子芯片技术原理与核心优势解析

在量子计算的多条技术路径中，超导量子芯片以其独特的物理机制与工程可实现性，成为当前国际竞争的前沿阵地。从 "鹰" 芯片到的 "祖冲之" 系列，这类芯片通过超导材料的量子特性构建计算单元，在极低温环境下实现量子态的精准操控。本文从技术原理出发，解析超导量子芯片的核心构造与不可替代的优势，揭示其为何成为量子计算工程化的首选方案。

一、技术原理：在超导态中编织量子比特

1、物理基石：约瑟夫森结与量子比特构造

超导量子芯片的核心单元是约瑟夫森结—— 由两层超导材料夹一层绝缘薄层构成的三明治结构。当温度降至临界温度以下（约 20mK，比宇宙微波背景辐射更冷），超导材料中的电子形成库珀对，可隧穿绝缘层产生量子效应。通过设计多个约瑟夫森结的串联或并联，可构建不同类型的量子比特：

• Transmon 比特（最主流设计）：通过电容耦合约瑟夫森结，形成对电荷噪声不敏感的量子振荡回路，退相干时间可达 100 微秒以上（中国科大 2024 年实测数据）；

• 磁通比特：利用超导环中的磁通量量子化特性，适合构建 2 维阵列结构（如 IBM 127 比特芯片采用的布局）。

2、量子态操控：微波脉冲与量子门操作

量子比特的状态（|0⟩和 | 1⟩的叠加态）通过微波脉冲进行操控：

• 单比特门：发射特定频率的微波脉冲，激发量子比特在能级间跃迁，实现 NOT 门、相位门等操作，典型操作时间约为 10 纳秒（谷歌 "悬铃木" 芯片参数）；

• 双比特门：通过电感或电容耦合相邻比特，施加交叉相位调制脉冲实现 CNOT 门等两量子比特操作，误差率可控制在 1% 以下（IBM 2025 年公开数据）。

3、极低温运行机制：隔绝噪声的 "量子保险箱"

超导量子芯片必须工作在 20mK（-273.13°C）的极低温环境，核心原因在于：

• 抑制热噪声：常温下热运动能量（约 25meV）远高于量子比特能级间隔（约 5GHz，对应 20μeV），导致量子态快速退相干；

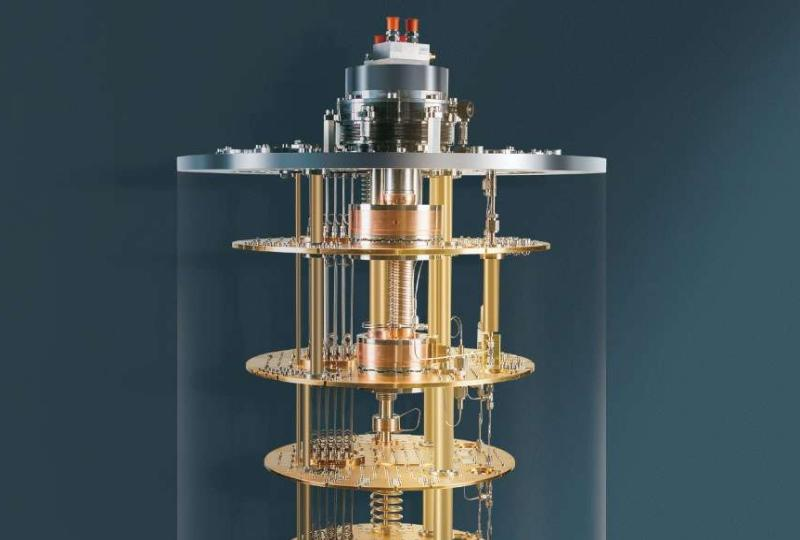

• 维持超导态：只有低于临界温度，材料才能保持零电阻和完全抗磁性，确保约瑟夫森结的量子隧穿特性稳定。当前主流稀释制冷机可提供 10-30mK 的稳定环境，搭配低噪声微波线缆与屏蔽装置，构建出接近理想的量子计算环境。

二、核心优势：从物理特性到工程落地的多重优势

1. 高扩展性：轻松实现百比特级集成

超导量子芯片的最大优势在于与半导体微纳加工工艺兼容。通过光刻、电子束曝光等成熟技术，可在几平方厘米的芯片上集成数十至数百个量子比特：

• IBM 的 127 比特 "鹰" 芯片采用 2 维平面阵列设计，单个比特尺寸约 50 微米，相邻比特通过共面波导耦合，连通性达 90% 以上；

• 中国科大 "祖冲之二号" 芯片实现 66 比特全连接，首次在超导体系中演示量子行走算法，展示了多比特协同计算能力。这种扩展性远超离子阱（通常 < 50 比特）和光子芯片（集成度低），成为当前唯一实现百比特级量子处理器的技术路线。

2. 快速操控：适配门模型量子计算范式

超导量子比特的门操作速度比离子阱快 1-2 个数量级：

• 单比特门操作时间约 10-50 纳秒，双比特门约 100 纳秒，适合执行需要高频操作的量子算法（如量子傅里叶变换、变分量子 Eigensolver）；

• 相比之下，离子阱的门操作时间约 1-10 微秒，光子芯片的纠缠生成时间达微秒级。这种高速特性使超导芯片成为实现 "量子门模型" 计算的理想平台，尤其适合解决需要复杂线路编排的科学与工程问题。

3. 噪声鲁棒性：多维度误差抑制能力

尽管超导体系对磁场和电荷噪声敏感，但其独特设计提供了多层噪声抑制手段：

• 材料优化：采用钽（Ta）、铌（Nb）等高纯度超导材料，降低缺陷导致的相位噪声，使单比特退相干时间（T1）从早期的 50 微秒提升至 150 微秒以上（中国科大 2024 年数据）；

• 电路设计：通过 3D 封装技术隔离数字电路与量子比特，搭配片上滤波器降低微波信号串扰，双比特门保真度已超过 99.4%（IBM 2025 年数据）；

• 算法补偿：结合动态解耦脉冲序列（如 XY4、CPMG），在不增加硬件复杂度的前提下，将低频噪声影响降低 70% 以上（谷歌 2023 年《自然》论文）。

4. 生态成熟度：从硬件到软件的完整链条

超导量子芯片的工程化进展得益于成熟的技术生态：

• 设计工具：开源框架 Qiskit（IBM）、Cirq（谷歌）提供从电路设计到硬件编译的全流程支持，用户无需掌握低温物理即可开发量子算法；

• 代工服务：中芯国际、IMEC 等半导体代工厂已推出超导芯片流片服务，单芯片制造成本从 2019 年的百万美元级降至 2025 年的 10 万美元以下；

• 测试平台：商用量子测控系统（如 Rigetti 的 Forest 平台）可自动完成比特校准、门保真度测试，将芯片调试周期从数月缩短至数周。

三、与其他技术路线的对比：优势与定位

可见，超导量子芯片在集成度和工艺兼容性上具有显著优势，使其成为现阶段最有可能率先实现 "量子优势"（超越经典计算）并迈向商用化的技术路线。

四、挑战与未来：从工程优势到实用化跨越

尽管优势突出，超导量子芯片仍面临两大挑战：

1、规模化后的误差放大：随着比特数增加（如 1000 比特），全局磁场不均匀性导致的频率漂移、线路损耗引发的噪声耦合问题加剧，需依赖量子纠错（如表面码）和自动化校准技术；

2、制冷与测控成本：当前稀释制冷机体积庞大（冰箱大小）且能耗高（数千瓦级），制约了芯片的商业化部署，需推动紧凑化低温系统研发（如基于脉管制冷的 20mK 装置）。

随着 1000 + 物理比特芯片与量子纠错的结合（预计 2030 年前），超导量子计算将在量子化学模拟（如新药研发）、复杂系统优化（如供应链调度）等领域展现颠覆性能力。这种诞生于极低温环境的 "量子大脑"，正凭借技术原理与工程优势的双重驱动，加速从实验室走向现实世界的每个角落。
