超导量子芯片：从实验室突破到产业变革的中国实践

一、超导量子芯片：量子计算的「心脏」技术

在经典计算机中，信息以 0 和 1 的比特形式存储；而量子计算机则以量子比特为核心，利用量子叠加和量子纠缠的特性，能够同时处理指数级数量的计算任务。超导量子芯片作为当前最成熟的量子计算硬件方案之一，其核心是由约瑟夫森结构成的超导电路。这种微观结构通过精确调控电流、电压和磁通，使宏观尺度的超导材料展现出单个原子级别的量子特性，从而实现量子比特的功能。

超导量子芯片的工作需要极低温环境（通常低于 250 毫开尔文），因此必须封装在稀释制冷机中，通过微波线路与外部控制系统连接。这种精密的设计使得超导量子芯片在操控精度和扩展性上表现优异，成为全球科研团队实现「量子优势」（即超越经典计算机的运算能力）的首选路径。例如，谷歌的「悬铃木」和中国的「祖冲之二号」均基于超导量子芯片实现了里程碑式突破。

二、技术突破：从基础研究到产业化的关键跨越

超导量子芯片的制造是一场微观世界的精密工程。其核心工艺包括：

1. 材料革新：采用铝、铌等超导材料，通过磁控溅射等技术沉积在硅衬底上，并通过光刻、刻蚀等步骤形成约瑟夫森结等特殊结构。近年来，钽基超导材料的应用使量子相干时间提升 15 倍，达到 800 微秒，显著降低了量子态的退相干风险。

2. 集成创新：随着量子比特数量增加，芯片互连成为瓶颈。空气桥技术通过悬空结构实现同平面波导交叉，减少布线拥堵；倒装焊技术则将量子芯片与控制芯片分离，通过铟凸点实现高密度耦合。中国科研团队还开发了硅通孔（TSV）三维集成技术，提升垂直方向的互连密度，为构建超导腔体和分布式量子网络奠定基础。

3. 测控系统：低温 CMOS 控制器、量子参数放大器等技术的突破，使量子芯片在近 300 度温差下仍能实现高保真的量子门操作，单比特门保真度可达 99.9% 以上。

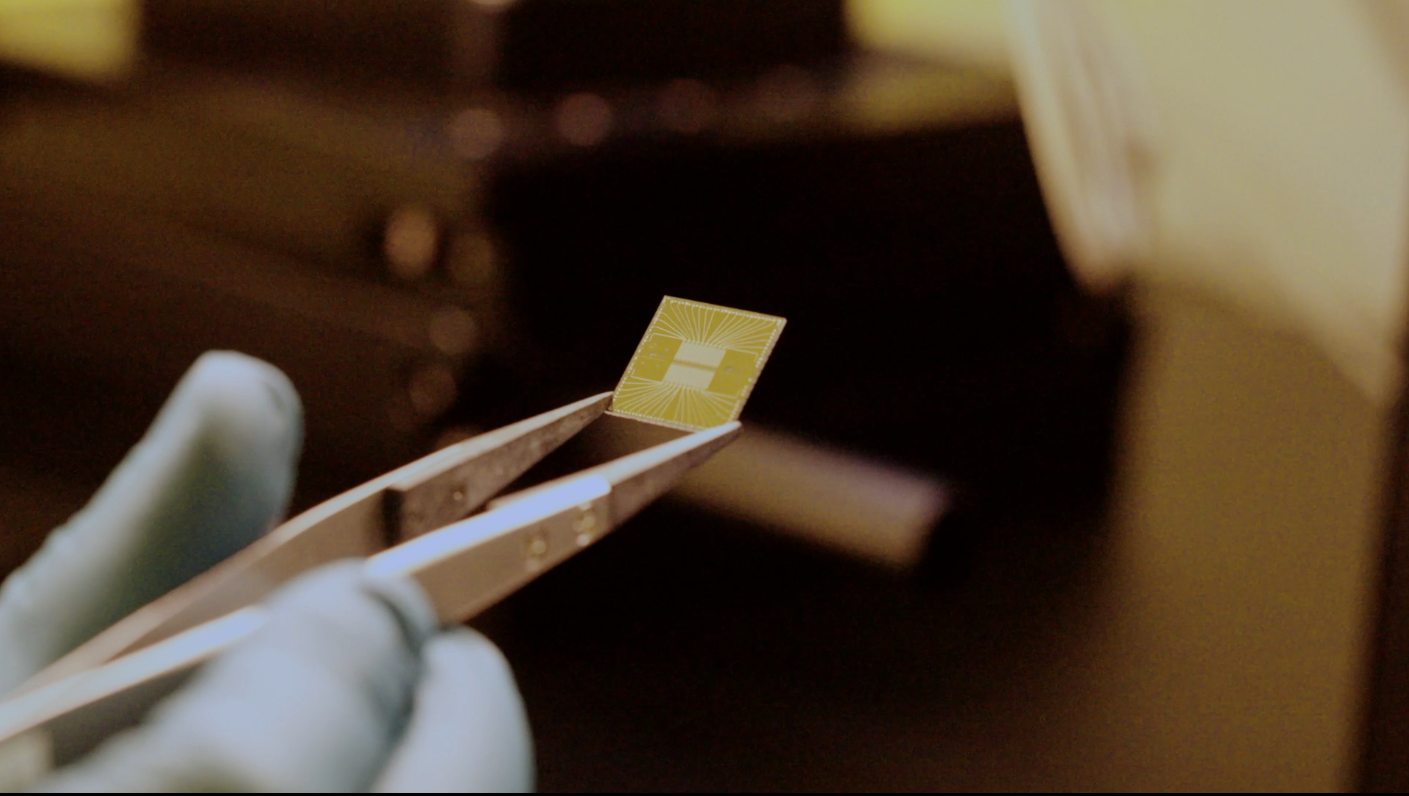

在规模化生产方面，量旋科技等企业通过自主投资建设专用量子芯片生产线，实现了标准化、量产型超导量子芯片的研发与制造。其核心产品「少微」芯片退相干时间 T1 超过 100 微秒，支持数十纳秒量级的单双比特门操作，性能达到国际先进水平。

三、产业应用：超导量子芯片的多元化落地场景

超导量子芯片的潜力已在多个领域显现：

• 科研与教育：通过桌面型、便携式量子计算机（如量旋科技的「双子座 Lab」「三角座 Mini」），高校和科研机构可开展基础量子算法验证、低温系统调试等教学与实验。这类设备成本低、稳定性高，已进入全球 100 多所高校，成为量子教育普惠化的重要工具。

• 材料与化学模拟：量子计算可高效模拟原子和分子的相互作用，加速新材料研发。例如，通过模拟锂离子迁移率，电池材料设计周期从 326 天缩短至 4 小时，能量密度提升 22%。量旋科技的超导量子芯片支持量子化学、材料学等复杂模拟任务，为科研机构提供定制化解决方案。

• 金融与优化：量子算法在资产组合优化、风险评估等领域展现优势。例如，利用量子退火算法，金融衍生品定价速度可比传统超算快 18,400 倍。量旋科技的量子云平台可接入企业级用户，支持金融模型的实时验证与迭代。

• 分布式计算与网络：通过量子接口技术（如基于氮化硅膜的微波 - 光学转换器），超导量子芯片可与机械振子、表面声波谐振器等系统耦合，构建跨芯片、跨制冷机的量子网络。深圳国际量子研究院团队已实现 64 米长距离量子态传输和纠缠生成，为未来分布式量子计算铺平道路。

四、中国实践：量旋科技的创新路径与产业贡献

作为中国量子计算领域的代表性企业，量旋科技自 2018 年成立以来，始终坚持技术研发与商业落地双轮驱动，推动超导量子芯片从实验室走向产业应用：

1. 全栈技术布局：构建从量子芯片、EDA 设计工具、测控系统到整机产品的完整产业链，推出标准化超导量子芯片（如 2 比特、10 比特 QPU）及配套低温解决方案，支持用户从基础验证到复杂任务的全流程需求。

2. 教育普惠战略：推出全球首台可编程桌面型核磁量子计算机「量旋双子座」、便携式「双子座 Mini」等产品，覆盖 K-12 教育到高校科研场景，并提供定制化课程与培训服务，助力量子人才培养。

3. 全球化拓展：作为国内首家向海外出口超导量子芯片的企业，量旋科技的产品已进入 30 多个国家和地区，包括中东科研机构、欧美高校等，推动中国量子技术参与全球竞争。

4. 产学研协同：与清华大学、中国科学院等机构合作，在拓扑量子计算、量子纠错等前沿领域开展联合攻关，同时通过量子云平台开放算力资源，加速行业生态建设。

量旋科技的实践印证了超导量子芯片产业化的可行性。其自主研发的专用产线确保了芯片工艺的一致性和稳定性，避免交叉污染；而模块化设计和标准化封装，则降低了用户部署与维护的门槛，使量子计算真正成为「可落地的生产力工具」。

五、挑战与未来：从技术突破到生态构建

尽管超导量子芯片已取得显著进展，仍面临多重挑战：

• 量子纠错：实用化量子纠错需将逻辑操作错误率降低至 10⁻⁹以下。当前研究聚焦表面码、拓扑量子纠错等方案，通过冗余编码和几何误差引入，提升系统容错能力。

• 规模化集成：当量子比特数达到数千量级时，需解决频率碰撞、热管理和长程互连问题。多芯片模块（MCMs）架构和分布式量子网络成为关键解决方案。

• 成本与普及：稀释制冷机等设备的高昂成本限制了商业化应用。通过工艺优化（如铜镍合金微波波导创新）和产业链协同，量旋科技等企业正逐步降低硬件门槛，推动量子计算从「实验室奢侈品」向「产业通用工具」转型。

展望未来，随着量子计算云平台的完善和算法生态的成熟，超导量子芯片将深度融入人工智能、金融、能源等领域，重塑行业规则。中国在量子技术领域的持续投入（如「本源悟空」等自主超导量子计算机的研发）和量旋科技等企业的创新实践，正为全球量子革命贡献「中国方案」。

超导量子芯片不仅是物理学的奇迹，更是人类探索计算极限的里程碑。从约瑟夫森结的微观世界到分布式量子网络的宏观架构，这项技术正在改写科学研究与产业发展的范式。量旋科技以「普惠化」为使命，通过标准化产品、全球化布局和生态化合作，让量子计算走出实验室，成为千行百业的创新引擎。随着技术迭代与政策支持，我们有理由相信，超导量子芯片将引领新一轮科技革命，开启「量子智能时代」的新纪元。
