超导，离子阱？同为量子芯片究竟有何不同？
2025.04.11 · 技术博客
在量子计算的竞技场上，超导与离子阱量子芯片如同两种截然不同的武林流派 —— 前者以 “速度” 见长，后者以 “精准” 著称。这两种技术路线不仅在物理原理、实现路径上大相径庭，其面临的技术挑战与应用前景也各有千秋。
一、量子芯片的 “双重面孔”
量子芯片是量子计算机的核心硬件，其工作原理与传统芯片有着本质区别。传统芯片基于经典比特（0 或 1）进行线性计算，而量子芯片依赖量子比特（qubit）的叠加与纠缠特性，能够同时处理多个计算任务，实现指数级算力跃升。例如，30 个量子比特的计算能力相当于 10 亿个经典比特。

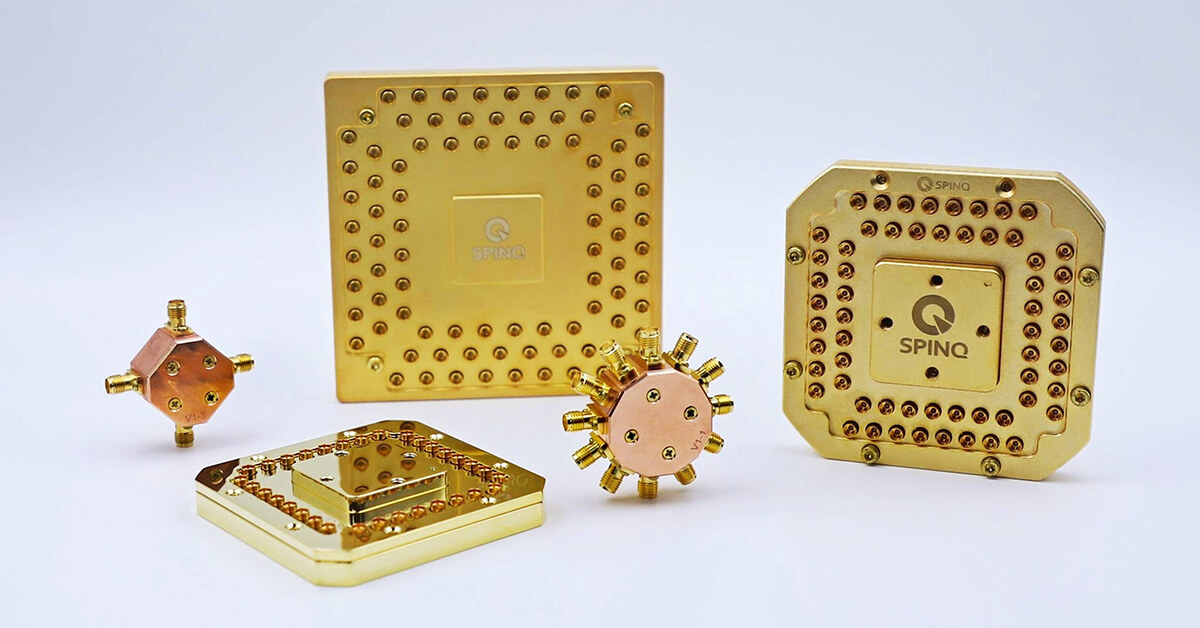

超导与离子阱是当前最成熟的两种量子芯片技术路线。超导量子芯片通过超导材料（如铝、铌）构建量子比特，利用约瑟夫森结实现量子态操控。而离子阱量子芯片则通过电磁场捕获单个离子（如镱离子、铍离子），以激光或微波脉冲进行量子态调控。
二、超导与离子阱的 “技术鸿沟”
- 物理基础与操控方式
- 超导量子芯片： 超导量子比特本质上是超导电路中的量子谐振子，其量子态通过微波脉冲操控。例如，谷歌的 Willow 芯片通过动态相位纠错技术，将逻辑量子比特错误率降至 10^-4 量级，实现了 “量子比特越多，错误率越低” 的突破。
- 离子阱量子芯片： 离子阱利用电磁场将离子限制在纳米级空间内，通过激光或微波诱导离子的能级跃迁。清华大学金奇奂团队通过旋转离子晶体角度，成功实现二维离子阵列的量子模拟，为量子多体物理研究提供了新平台。
- 环境要求与扩展性
- 超导量子芯片： 需要在接近绝对零度（-273.15℃）的极低温环境下运行，依赖稀释制冷机维持低温。其优势在于可扩展性强，IBM 计划在 2027 年前实现 1121 个量子比特的芯片集成。
- 离子阱量子芯片： 对温度要求较低（常温至微开尔文），但需要超高真空环境（10^-10 mbar 以下）以避免离子碰撞。其扩展性受限于离子间的库仑斥力，目前离子阱芯片的量子比特数普遍在数十个量级。
- 性能指标与应用场景
- 超导量子芯片： 量子比特操控速度快（纳秒级），但相干时间较短（微秒级）。适用于需要快速迭代的算法，如量子机器学习、金融优化。
- 离子阱量子芯片： 相干时间长达小时级，保真度超过 99.9%。在高精度量子模拟、量子通信等领域具有优势，如 IonQ 与 Ansys 合作探索医疗设备设计中的量子计算应用。
三、从实验室到实用化的 “鸿沟”
- 超导量子芯片的挑战
- 量子退相干：超导量子比特易受环境噪声干扰，导致计算错误率较高。例如，IBM 的超导量子处理器单量子比特门错误率为 0.27%，双量子比特门错误率为 0.32%。
- 纠错瓶颈：量子纠错需要大量物理比特冗余，目前超导量子芯片的纠错成本仍居高不下。谷歌的 Willow 芯片通过新型纠错架构，将纠错成本降低了 90%。
- 制造工艺：超导量子芯片依赖复杂的光刻技术，需在晶圆级精度上控制薄膜缺陷和电路差损。
- 离子阱量子芯片的困境
- 扩展性难题：离子间的库仑斥力限制了量子比特数的增加。IonQ 计划在 2025 年推出 64 量子比特系统，但需解决多离子阵列的稳定性问题。
- 集成化挑战：离子阱需要激光器、微波源等宏观光学器件，难以实现芯片级集成。清华大学团队通过自研离子阱芯片，首次实现二维离子晶体的量子信息处理。
- 读取效率：中性原子量子比特的高效读取技术尚未突破，限制了其工业化应用。
四、国家战略与未来趋势
- 全球竞争格局
- 美国：通过《国家量子计划法案》投入超 60 亿美元，支持 IBM、谷歌等企业在超导领域的研发。
- 欧盟：启动 “量子芯片计划”，投资 4 亿欧元建设量子芯片试验线，目标 2028 年前实现 500 量子比特芯片。
- 加拿大：Nord Quantique 与 C2MI 合作开发超导量子芯片，强调供应链自主化以保障国家安全。
- 技术融合与创新
- 混合量子系统：Quantronics Group 正在开发结合超导电路与固态自旋的混合系统，用于量子传感与计算。
- 量子纠错突破：清华大学团队在超导量子系统中实现玻色量子纠错，提升了量子精密测量的灵敏度。
- 商业化加速：IonQ 计划 2026 年实现 99.9999% 保真度的量子比特，目标进入金融、医药等领域。
五、量子芯片的 “双城记”
超导与离子阱量子芯片如同量子计算的 “双子星”，前者以速度与扩展性见长，后者以精度与稳定性取胜。超导芯片在商业落地和大规模集成上占据先机，而离子阱芯片在高精度模拟和抗干扰能力上更具潜力。未来，两种技术未尝不会走向融合。无论哪条路径率先突破，量子芯片都将重塑人类对计算的认知，开启一个 “比特与量子共舞” 的新纪元！
