探秘量子芯片制造：从量子比特到芯片制造

引言：什么是量子芯片制造？

量子芯片制造是指设计、制造和封装基于量子力学原理运行的芯片的过程。这些芯片是量子计算机的核心，负责生成和操控量子比特——经典比特的量子等价物。与传统芯片不同，量子芯片必须保持量子态，这使得它们的制造过程更加复杂，且具有跨学科性。

量子芯片的关键组件

在深入探讨制造过程之前，了解构成量子芯片的要素是很重要的：

• 量子比特：量子信息的基本单位。不同的技术使用不同的量子比特类型，如超导电路、囚禁离子或基于自旋的系统。
• 量子门：通过纠缠和叠加等操作来操控量子比特的电路元件。
• 低温基础设施：大多数量子芯片在接近绝对零度的条件下运行，需要专门的低温恒温器和热屏蔽。

分步指南：量子芯片是如何制造的

量子芯片是每一台量子计算机的核心。其制造需要物理学、材料科学、电气工程和纳米技术等多领域的专业知识。

以下是一份逐步指南，解释了量子芯片是如何制造的——从理论设计到低温测试，再到最终的量子系统集成。

步骤1：量子比特技术选择、设计和模拟

该过程始于选择合适的量子比特技术。常见类型包括：

• 超导量子比特（例如，基于约瑟夫森结）
• 囚禁离子
• 量子点
• 自旋量子比特
• 中性原子

超导量子比特由于其可扩展性、与现有半导体工艺的兼容性以及高速门操作而被最广泛使用。

一旦选择了量子比特技术，工程师们就会使用量子力学原理来模拟和建模量子比特的行为。在开始物理制造之前，会对诸如相干时间、门保真度、串扰和可扩展性等参数进行数字测试和优化。

注意：设计软件用于模拟量子电路、谐振器耦合以及控制/读出方案。

步骤2：材料选择

下一步是选择合适的材料。对于超导量子比特，常用的材料包括：

• 铝或铌（超导金属）
• 硅或蓝宝石（晶圆衬底）

这些材料必须在低温下呈现超低缺陷密度、稳定的超导性和低微波损耗。

注意：材料纯度直接影响量子比特的性能和相干时间。

步骤3：纳米加工与平版印刷

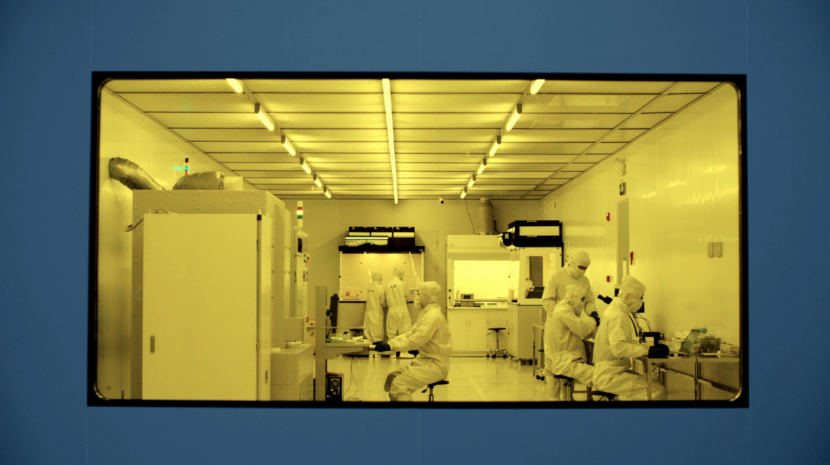

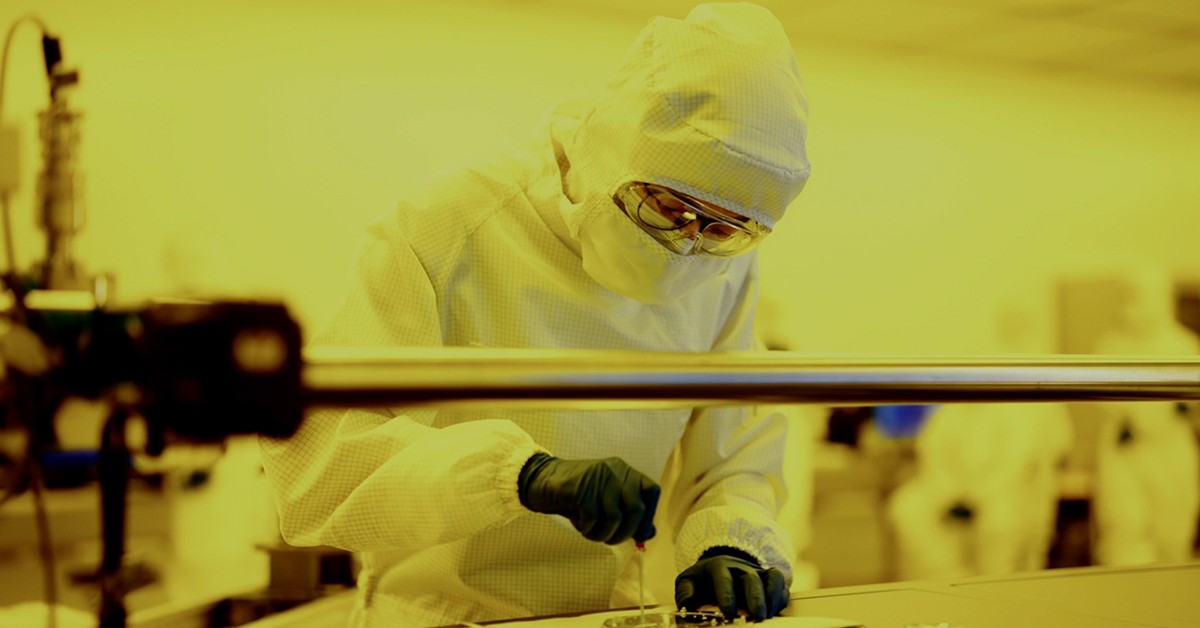

量子芯片在洁净室中使用先进的纳米制造技术制造：

• 电子束平版印刷用于超精细图案化
• 原子层沉积（ALD）用于薄膜
• 蚀刻去除不必要的材料
• 用于定义约瑟夫森结和布线的剥离工艺

纳米级的精度至关重要——微小的缺陷可能会降低性能，甚至完全破坏量子比特的运行。

注意：此步骤中形成约瑟夫森结、谐振器和微波线路。

步骤4：分层、蚀刻和组装

图案化后，多层结构使用以下方法构建：

• 控制和读出线路的薄膜沉积
• 反应离子刻蚀以雕刻复杂的3D几何形状
• 表面钝化以防止电荷噪声和氧化

每一层都必须以纳米级的精度精确对齐，以确保量子比特和耦合结构的正常运行。

注意：在这个尺度下，即使是单个尘埃颗粒也可能损坏整个芯片。必须极其精确地执行这些步骤，以防止任何可能导致量子退相干的缺陷。

步骤5：封装与低温集成

量子芯片制造完成后，芯片将进行封装：

• 安装在兼容微波炉的芯片载体上
• 通过超低损耗同轴电缆连接
• 采用磁屏蔽和热屏蔽进行防护

为了运行，量子芯片必须使用稀释制冷机冷却到接近绝对零度的毫开尔文温度。这能确保量子态的稳定，并将量子退相干降至最低。

注意：在这个阶段，热、磁和振动隔离至关重要。

步骤6：测试、校准和表征

然后，芯片在配备高频电子设备的低温恒温器中进行测试：

• 相干时间（T1/T2）测量
• 门保真度基准测试（使用随机基准测试）
• 量子比特间串扰分析
• 错误率在重复操作下的跟踪

如果测试结果符合性能标准，则认为该芯片已准备好进行系统级集成。

注意：在此阶段失败的量子比特通常会被重新表征、重新调谐或丢弃。

步骤7：集成到量子计算系统

在最后一步，经过验证的芯片将与以下组件集成：

• 量子控制系统（微波发生器、FPGA、AWG）
• 经典计算机用于读出和纠错
• 算法执行的软件栈

然后，这些系统被部署在：

• 量子研究实验室
• 量子算法开发
• 基于云的量子平台
• 金融、材料、AI等领域的商业应用

注意：全栈量子计算机需要精确的软硬件协同设计。

量子芯片制造中的挑战

• 极端敏感性：即使是极少量的噪声或杂质也能破坏量子相干性。
• 低良品率：由于复杂性和敏感性，许多芯片无法达到质量标准。
• 可扩展性：制造拥有数百或数千个量子比特的芯片仍然是一个主要障碍。

未来展望：迈向可扩展量子芯片制造

顶尖量子计算公司，如IBM、谷歌、英特尔和旋极，正在大力投资开发可扩展的量子芯片制造流程。低温互补式金属氧化物半导体（CMOS）控制电子学、3D集成和容错架构方面的创新，是实现大规模实用量子计算的关键。

随着量子芯片从实验室原型向商用硬件过渡，重点将转向自动化、可靠性和小型化，这与传统半导体芯片的发展历程颇为相似。

结论

量子芯片制造是一个复杂但迷人的过程，它处于物理学、材料科学和纳米技术的交叉点。随着不断的突破，该行业正稳步迈向实现大规模、容错的量子计算机。对于任何关注计算未来的人来说，了解这些芯片是如何制造的至关重要。
